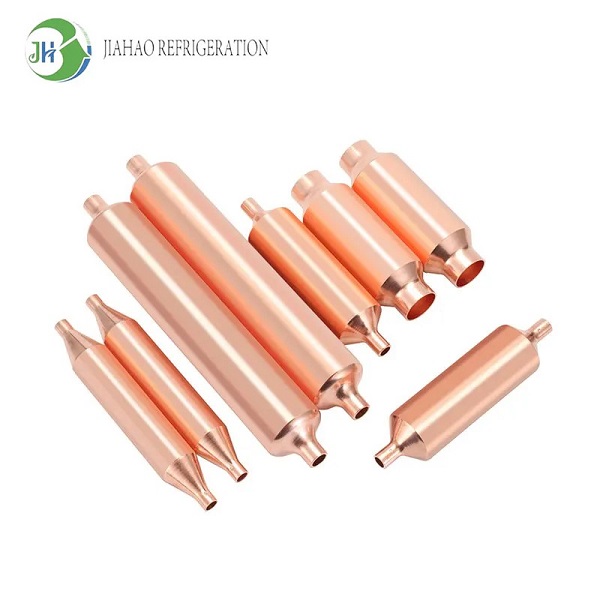

De anatomie van een koperen filterdroger

Een koperen filterdroger is in principe een afgesloten metalen cilinder die twee essentiële componenten bevat die in harmonie samenwerken. De buitenmantel, meestal gemaakt van duurzaam koper of staal, beschermt de interne elementen en zorgt ervoor dat het koelmiddel door de inlaat- en uitlaatopeningen kan stromen. Binnenin vindt het eigenlijke werk plaats door middel van een geavanceerd filtratie- en droogsysteem.

De interne structuur bestaat uit een droogmiddelkern omgeven door filterzeven. Wanneer het koelmiddel de filterdroger binnenkomt, komt het eerst in aanraking met gaaszeven die vaste deeltjes tegenhouden, waarna het door het droogmiddel stroomt dat vocht verwijdert voordat het de droger verlaat en verder door het systeem circuleert. Dit tweestaps proces zorgt ervoor dat alleen schoon, droog koelmiddel de gevoelige componenten verderop in het systeem bereikt.

Inzicht in droogmiddelen: de vochtbestrijders

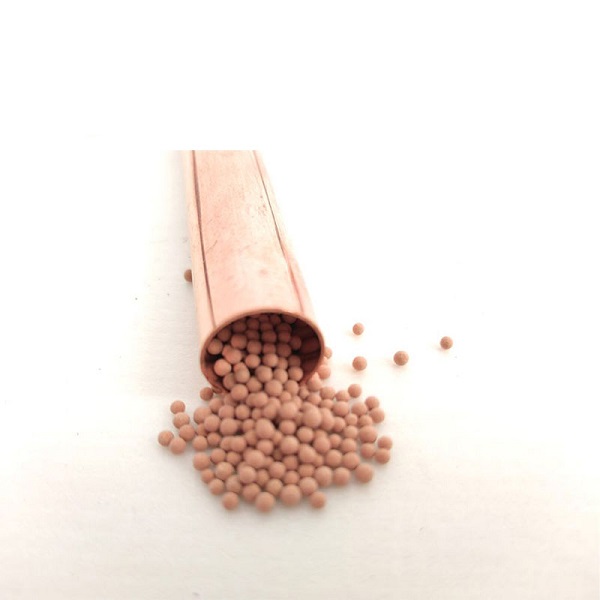

Het hart van elke filterdroger is het droogmiddel. Deze gespecialiseerde stoffen bezitten unieke moleculaire structuren die watermoleculen aantrekken en vasthouden door middel van een proces dat adsorptie wordt genoemd. In tegenstelling tot absorptie, waarbij vocht in een materiaal oplost, bindt adsorptie watermoleculen aan het oppervlak van het droogmiddel op moleculair niveau.

Moleculaire zeef: dé belangrijkste vochtbestrijder

Moleculaire zeef is de gouden standaard in HVAC-droogmiddeltechnologie. Dit kristallijne materiaal heeft nauwkeurig gedimensioneerde poriën die een selectief filtratiesysteem op moleculair niveau creëren. Watermoleculen, met een diameter van ongeveer 2,8 Ångström, passen perfect in deze poriën, terwijl grotere koelmiddelmoleculen er ongehinderd doorheen kunnen. Met een waterretentiecapaciteit van ongeveer 21-22 gewichtsprocent presteert moleculaire zeef aanzienlijk beter dan oudere droogmiddelen en zorgt het voor een optimale droogte van het systeem.

De kristallijne structuur van moleculaire zeven, bestaande uit natriumaluminiumsilicaten, vormt een honingraatpatroon met regelmatig verdeelde holtes. Dit ontwerp geeft moleculaire zeven uitzonderlijke prestatie-eigenschappen. Industriële specificaties beoordelen filterdrogers doorgaans op basis van hun vermogen om het vochtgehalte te verlagen. Zo kan een kwalitatief goede droger het vochtgehalte van koelmiddel verlagen van meer dan 1000 ppm tot 50-75 ppm. Dit is essentieel om bevriezing bij expansiekleppen te voorkomen en corrosie van metalen onderdelen te minimaliseren.

Geactiveerd aluminiumoxide: de zuurneutralisator

Hoewel moleculaire zeven uitblinken in het verwijderen van vocht, vervult geactiveerd aluminiumoxide een complementaire rol. Dit materiaal heeft variërende poriegroottes waardoor het bijzonder effectief is in het afvangen van organische zuurmoleculen. Wanneer koelmiddelolie in aanwezigheid van vocht en warmte afbreekt, ontstaan ​​er organische zuren die compressoren kunnen beschadigen en slib in het hele systeem kunnen veroorzaken.

Veel moderne filterdrogers gebruiken een mengsel van droogmiddel – doorgaans 80% moleculaire zeef en 20% geactiveerd aluminiumoxide – om zowel vocht te verwijderen als bescherming tegen zuren te bieden. Deze combinatie biedt een complete systeembescherming, wat vooral waardevol is tijdens onderhoudswerkzaamheden wanneer de kans op verontreinigingen in het koelcircuit het grootst is.

Het filtersysteem: bescherming tegen vaste verontreinigingen

Naast het verwijderen van vocht moet de koperfilterdroger ook voorkomen dat vaste deeltjes door het systeem circuleren. Het filtermateriaal – meestal bestaande uit fijnmazige schermen of viltachtige materialen – vangt deeltjes op tot een grootte van 20 micron. Ter vergelijking: een mensenhaar heeft een diameter van ongeveer 70 micron, dus deze filters vangen opmerkelijk kleine deeltjes op.

Deze filtermogelijkheid is cruciaal voor de bescherming van expansiekleppen, die zelfs door minuscule deeltjes verstopt kunnen raken, en compressoren, waar schurend vuil voortijdige slijtage veroorzaakt. Veelvoorkomende verontreinigingen zijn onder andere metaalsplinters van soldeerprocessen, aanslag van koperen leidingen, koolstofafzettingen door compressorslijtage en productieresten die in nieuwe componenten achterblijven.

Het filterontwerp moet een evenwicht vinden tussen twee tegenstrijdige eisen: fijn genoeg om schadelijke deeltjes op te vangen, maar open genoeg om de koelmiddelstroom niet te belemmeren. Kwalitatief hoogwaardige filterdrogers bereiken dit door een hoge vuilopvangcapaciteit, met behulp van grote oppervlakken waarop verontreinigingen kunnen worden verzameld zonder dat er een te grote drukval over het apparaat ontstaat.

Hoe de filterdroger werkt in de koelcyclus

De strategische plaatsing bepaalt de effectiviteit van een filterdroger. In standaard airconditioningsystemen wordt het apparaat in de vloeistofleiding tussen de condensor en het expansieventiel geïnstalleerd. Op deze locatie bevindt het koelmiddel zich in vloeibare vorm onder hoge druk en bij een gematigde temperatuur – ideale omstandigheden voor efficiënte vochtverwijdering en filtratie.

Wanneer vloeibaar koelmiddel de condensor verlaat, stroomt het naar de inlaat van de filterdroger. Het koelmiddel passeert eerst het buitenste filtergaas, waar vaste deeltjes van 20 micron en groter zich in het gaas vastzetten. Het nu gefilterde koelmiddel stroomt vervolgens door de droogmiddelkern, waar watermoleculen adsorberen aan de kristallijne structuur van het moleculaire zeefmateriaal. Ten slotte verlaat het schone en droge koelmiddel de droger via de uitlaat, klaar om door de doseerinrichting te stromen, waar het uitzet, afkoelt en warmte onttrekt aan de geconditioneerde ruimte.

Warmtepompsystemen vereisen speciale aandacht omdat de koelmiddelstroom omkeert tussen verwarmings- en koelmodus. Deze installaties maken gebruik van bi-flow filterdrogers die het koelmiddel in beide richtingen effectief reinigen. Deze filters zijn voorzien van droogmiddelkernen en filterzeven die ongeacht de stroomrichting werken.

Het cruciale belang van vochtbeheersing

Vocht is een van de meest schadelijke verontreinigingen in HVAC-systemen. Zelfs kleine hoeveelheden – gemeten in delen per miljoen – kunnen een reeks problemen veroorzaken die de prestaties en levensduur van het systeem in gevaar brengen.

Wanneer er water in een koelsysteem aanwezig is, treden er verschillende schadelijke reacties op. Bij het expansieventiel, waar de druk en temperatuur drastisch dalen, kan vocht bevriezen tot ijskristallen die de koelmiddelstroom gedeeltelijk of volledig blokkeren. Deze bevriezing vermindert het koelvermogen en kan ertoe leiden dat de compressor onder schadelijke omstandigheden werkt.

Temperatuur- en drukveranderingen zorgen er ook voor dat vocht chemisch reageert met koelmiddelolie en het koelmiddel zelf. Deze reacties produceren corrosieve zuren – zowel organische zuren door de afbraak van olie als anorganische zuren zoals zoutzuur door de ontleding van het koelmiddel. Deze zuren tasten metalen oppervlakken in het hele systeem aan, wat leidt tot koperafzetting op stalen onderdelen, corrosie van aluminium lamellen en aantasting van de compressorwikkelingen.

De koperen filterdroger voor HVAC-systemen voorkomt deze problemen door het vochtgehalte ruim onder de drempelwaarde te houden waar problemen kunnen optreden. Hoogwaardige droogmiddelen kunnen het vochtgehalte verlagen van honderden deeltjes per miljoen tot 50-75 ppm, waardoor vochtgerelateerde storingen effectief worden voorkomen wanneer ze correct gedimensioneerd en geïnstalleerd zijn.

Constructie van de behuizing: koper versus staal

De buitenmantel van de filterdroger speelt een belangrijke structurele rol en moet tegelijkertijd compatibel zijn met koelsystemen. Twee hoofdtypen mantels domineren de markt, elk met eigen kenmerken.

Koperen behuizingen, vervaardigd via een spinproces, bieden een uitstekende warmtegeleiding en zijn gemakkelijk te solderen. Deze units hebben doorgaans een cilindrische behuizing met permanent bevestigde inlaat- en uitlaataansluitingen. Koperen behuizingen zijn geschikt voor kleinere residentiële systemen en bieden een goede compatibiliteit met koperen koelmiddelleidingen. Ze kunnen echter losse droogmiddelkorrels bevatten die tijdens transport of door trillingen van het systeem kunnen verschuiven.

Stalen behuizingen bieden superieure mechanische sterkte en houden samengeperste, vaste droogmiddelen beter vast. Moderne stalen filterdrogers elimineren problemen met korrelmigratie en stofvorming, terwijl ze bij vergelijkbare afmetingen een hogere vocht- en zuurcapaciteit bieden. De stalen constructie is bovendien bestand tegen de prijsschommelingen die de kopermarkt beïnvloeden, waardoor ze de voorkeur genieten bij commerciële installaties en fabrikanten van originele apparatuur.

Maat- en selectieoverwegingen

Bij de keuze van de juiste filterdroger is het belangrijk de capaciteit af te stemmen op de systeemvereisten. Te kleine units raken snel verzadigd en verliezen daardoor hun vermogen om het systeem te beschermen, terwijl te grote drogers ervoor kunnen zorgen dat vocht langs het droogmiddel ontsnapt zonder voldoende contacttijd.

Fabrikanten beoordelen filterdrogers op basis van verschillende factoren: compatibiliteit met het type koelmiddel, aansluitmaat, vochtcapaciteit (gemeten in grammen water) en maximale doorstroomsnelheid. De vochtcapaciteit geeft aan hoeveel water het droogmiddel kan verwijderen voordat het verzadigd raakt. Voor nieuwe installaties met minimale vochtigheid volstaat een droger met standaardcapaciteit. Vervangingen, met name na vervuiling van het systeem of doorgebrande compressor, vereisen units met een hoge capaciteit en een verbeterd vermogen om zuren te verwijderen.

De aansluitmaat moet overeenkomen met de diameter van de vloeistofleiding van het systeem – doorgaans tussen de 1/4 inch en 7/8 inch in residentiële en lichte commerciële toepassingen. Een te kleine aansluiting zorgt voor een te grote drukval en vermindert de koelmiddelstroom, terwijl een te grote aansluiting onnodige kosten met zich meebrengt zonder prestatievoordeel.

Richtlijnen voor onderhoud en vervanging

In tegenstelling tot veel andere HVAC-componenten zijn filterdrogers niet-onderhoudbaar en ontworpen voor eenmalig gebruik. Zodra het droogmiddel verzadigd raakt met vocht of de filterzeven verstopt raken met vuil, moet de hele unit worden vervangen. Het reinigen of regenereren van een filterdroger is in de praktijk onpraktisch en ineffectief.

Professionele technici moeten filterdrogers in verschillende situaties vervangen: telkens wanneer het systeem wordt geopend voor grote reparaties, na vervanging of doorbranden van de compressor, bij het terugwinnen en bijvullen van koelmiddel, als vochtindicatoren systeemverontreiniging aangeven, of tijdens routineonderhoud aan kritieke systemen. De relatief lage kosten van een nieuwe filterdroger maken het een voordelige verzekering tegen dure systeemschade.

Een correcte installatietechniek heeft een directe invloed op de prestaties van de filterdroger. Technici moeten de richtingpijlen die op de behuizing zijn gestempeld in acht nemen, ervoor zorgen dat de gesoldeerde verbindingen schoon blijven en vrij zijn van interne aanslag, stikstof gebruiken tijdens het solderen om oxidatie te voorkomen en oververhitting van het apparaat vermijden, aangezien dit de interne droogmiddelen kan beschadigen. Het volgen van de installatierichtlijnen van de fabrikant beschermt zowel de filterdroger als het systeem dat deze bedient.

Geavanceerde filterdroogtechnologieën

Moderne HVAC-systemen maken steeds vaker gebruik van geavanceerde koelmiddelen met andere eigenschappen dan traditionele middelen. Fabrikanten van filterdrogers hebben hierop ingespeeld met gespecialiseerde producten die geoptimaliseerd zijn voor deze nieuwe koelmiddelen. Hoogefficiënte droogmiddelen, geschikt voor R-410A, R-32 en andere nieuwere koelmiddelen, garanderen compatibiliteit en maximale vochtverwijdering in moderne apparatuur.

Combinatiesystemen integreren filterdrogers met andere componenten om de installatiekosten te verlagen en potentiële lekpunten te minimaliseren. Filterdroger-kijkglascombinaties, populair in de commerciële koeltechniek, stellen technici in staat om de juiste koelmiddelhoeveelheid te controleren en het vochtgehalte te bewaken via ingebouwde indicatoren. Deze units bieden zowel bescherming als diagnostische mogelijkheden in één compacte eenheid.

Sommige hoogwaardige filterdrogers zijn nu voorzien van aansluitingen voor drukvalbewaking, waarmee technici de weerstand over het apparaat kunnen meten. Een te grote drukval duidt op filterverzadiging of verstopping, wat aangeeft dat vervanging nodig is voordat er systeemproblemen ontstaan. Deze mogelijkheid tot voorspellend onderhoud helpt ongeplande stilstand in kritieke toepassingen te voorkomen.

Veelvoorkomende problemen en probleemoplossing

Verschillende symptomen wijzen op problemen met de filterdroger. Een verminderde systeemcapaciteit kan het gevolg zijn van een beperkte koelmiddelstroom door een verstopt filter. Temperatuurverschillen in de filterdroger – gemeten met contactthermometers – duiden op een interne verstopping. IJsafzetting op de behuizing van de droger wijst op bevriezing van vocht bij het expansieventiel, vaak veroorzaakt door een verzadigd droogmiddel dat geen water meer uit het koelmiddel kan verwijderen.

Verontreiniging van het systeem met zuur, vastgesteld door middel van analyse van de koelmiddelolie, wijst erop dat de zuurverwijderingscapaciteit van de filterdroger is overschreden. Deze situatie vereist onmiddellijke aandacht, inclusief meerdere vervangingen van de filterdroger tijdens de zuurreinigingsprocedure. Na een compressorstoring installeren HVAC-professionals doorgaans tijdelijk een overgedimensioneerde filterdroger in de zuigleiding om zure dampen op te vangen, waarna deze wordt vervangen door een permanente filterdroger in de vloeistofleiding zodra het systeem schoon is.

Milieu- en efficiëntievoordelen

Goed functionerende filterdrogers dragen bij aan milieubescherming en energie-efficiëntie. Door het koelmiddel schoon te houden en systeemverontreiniging te voorkomen, zorgen ze ervoor dat HVAC-apparatuur optimaal presteert. Een lager energieverbruik leidt tot minder uitstoot van broeikasgassen door energieopwekking en lagere operationele kosten voor gebouweigenaren.

Filterdrogers voorkomen ook verlies van koelmiddel door te beschermen tegen lekkages en storingen die het gevolg zijn van vervuiling in het systeem. Nu koelmiddelen steeds meer onder milieutoezicht staan, is het minimaliseren van lekkages zowel een milieu- als een economische prioriteit geworden. De bescheiden investering in kwalitatief goede filterdrogers betaalt zich terug in een langere levensduur van de apparatuur, lagere reparatiekosten en een verbeterde energieprestatie gedurende de gehele levensduur van het systeem.

Conclusie

De koperen filterdroger is een toonbeeld van elegante techniek: een eenvoudig apparaat dat complexe filtratie op moleculair niveau uitvoert en geavanceerde HVAC-apparatuur beschermt tegen onzichtbare bedreigingen. Inzicht in de interne structuur en werking van een filterdroger verklaart waarom dit onderdeel een cruciale beschermingsfactor voor het systeem is en geen bijzaak.

Van het nauwkeurig ontworpen moleculaire zeefdroogmiddel tot de meerlaagse filterschermen, elk element vervult een essentiële functie bij het schoon en droog houden van het koelmiddel. Het vermogen van de filterdroger om continu te werken zonder stroom of bewegende onderdelen, waarbij vocht en verontreinigingen molecuul voor molecuul worden verwijderd, maakt het tot een van de meest betrouwbare componenten in elk HVAC-systeem.

Voor HVAC-professionals en facility managers die op zoek zijn naar betrouwbare, hoogwaardige componenten, is het kiezen van de juiste componenten essentieel.leverancier van koperen fittingen voor airconditionersDit maakt een wereld van verschil in systeemprestaties en levensduur. Wanneer uw projecten bewezen koperfilterdrogeroplossingen vereisen, ondersteund door expertise in de productie en technische ondersteuning,JIAHAOLevert de kwaliteit en betrouwbaarheid die moderne HVAC-systemen vereisen.

Of u nu nieuwe apparatuur installeert, routineonderhoud uitvoert of systeemreparaties verricht, onderschat nooit de waarde van een kwalitatief hoogwaardig koperen filterdroger voor uw HVAC-systeem. Deze bescheiden investering in bescherming betaalt zich terug in de vorm van een langere levensduur van de apparatuur, een verbeterde efficiëntie en de zekerheid dat het koelmiddel in uw systeem schoon en droog blijft, klaar om jarenlang betrouwbaar comfort te leveren.
