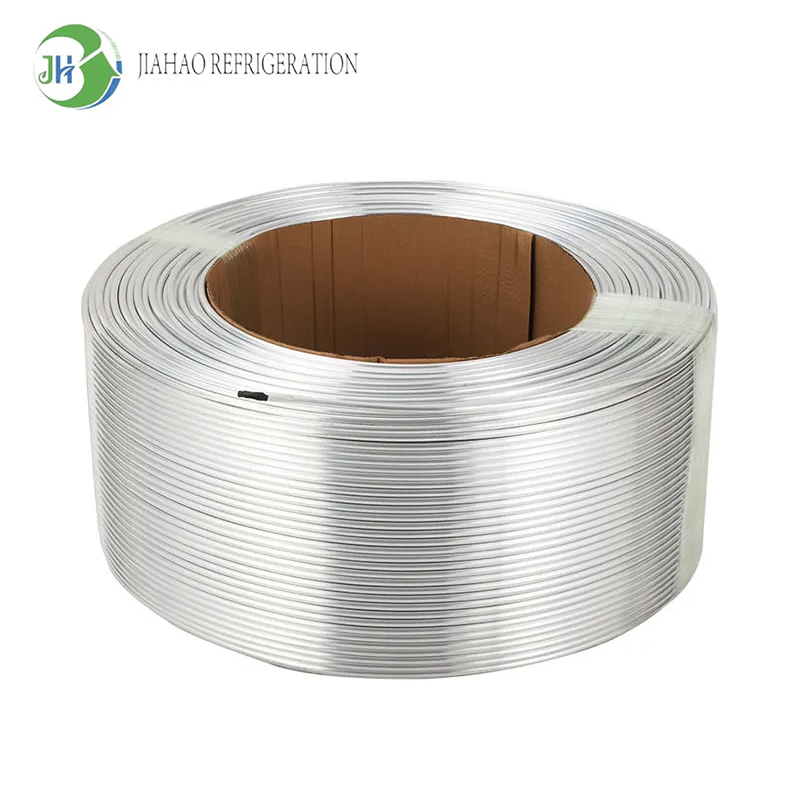

Inzicht in de eigenschappen van aluminium buisspiralen

Materiaaleigenschappen en voordelen

Aluminium buisspiralen bieden duidelijke voordelen ten opzichte van koperen alternatieven in HVAC-toepassingen. Het materiaal heeft een dichtheid die ongeveer een derde lager is dan die van koper, wat resulteert in lichtere systeemcomponenten die de hantering en installatie vereenvoudigen. Deze gewichtsbesparing is met name gunstig bij installaties op daken of toepassingen die frequent onderhoud vereisen.

De thermische geleidbaarheid van aluminium bedraagt ​​205 W/mK, vergeleken met 385 W/mK voor koper. Hoewel lager, zijn de thermische prestaties van aluminium, mits correct gedimensioneerd, nog steeds voldoende voor de meeste airconditioningsystemen in woningen en lichte commerciële gebouwen. Het materiaal vormt van nature een beschermende laag aluminiumoxide die uitstekende corrosiebestendigheid biedt onder de meeste omgevingsomstandigheden.

Kostenvoordelen maken aluminium buizen aantrekkelijk voor budgetbewuste projecten. De prijs van aluminium ligt doorgaans 60-70% lager dan die van vergelijkbare koperen materialen, wat aanzienlijke materiaalkostenbesparingen oplevert bij grootschalige installaties. Deze economische voordelen strekken zich uit over de gehele toeleveringsketen, van productie tot uiteindelijke installatie.

Mechanische eigenschappen die van invloed zijn op de buiging

Aluminiumlegeringen die veel worden gebruikt in HVAC-toepassingen, met name de 1100- en 3003-series, vertonen een lagere ductiliteit dan koper. Deze eigenschap vereist een zorgvuldigere behandeling tijdens buigbewerkingen om scheuren of wandverdunning te voorkomen. De vloeigrens van het materiaal varieert van 35 tot 90 MPa, afhankelijk van de hardingsgraad en de legeringssamenstelling.

Werkverharding treedt sneller op bij aluminium dan bij koper. Herhaaldelijk buigen op dezelfde plek verhoogt het risico op scheuren aanzienlijk, omdat het materiaal bij elke vervorming aan ductiliteit verliest. Technici moeten de buigvolgorde zorgvuldig plannen en herstelwerkzaamheden die eerder gevormde secties belasten, minimaliseren.

Temperatuurgevoeligheid beïnvloedt de vervormbaarheid van aluminium. Koud bewerken bij kamertemperatuur biedt betere controle, maar vereist meer kracht. Sommige fabrikanten verwarmen aluminium buizen voor tot 200-250 °C voor complexe bochten, hoewel deze methode gespecialiseerde apparatuur en nauwkeurige temperatuurregeling vereist om materiaaldegradatie te voorkomen.

Essentiële gereedschappen en apparatuur voor het buigen van aluminium coils

Handmatig buiggereedschap

Buigmachines met hefboommechanisme zijn het meest gebruikte handgereedschap voor het buigen van aluminium buizen voor airconditioners bij installaties op locatie. Deze apparaten zijn voorzien van verstelbare vormschoenen die geschikt zijn voor standaard buisdiameters van 6 mm tot 22 mm. Kwalitatief hoogwaardige buigmachines met hefboommechanisme hebben radiusgeleiders die overbuigen voorkomen en tegelijkertijd een consistente kromming garanderen.

Veerbuigmachines bieden een eenvoudige oplossing voor aluminium buizen met een kleine diameter van minder dan 10 mm. De spiraalveer schuift over de buitenkant van de buis en ondersteunt de wanden tijdens het buigen om inzakken te voorkomen. Hoewel veerbuigmachines economisch voordelig zijn, bieden ze een beperkte precisie in vergelijking met alternatieven met een hefboommechanisme en werken ze het best voor flauwe bochten in plaats van scherpe bochten.

Buissnijders die speciaal voor aluminium zijn ontworpen, voorkomen vervorming en minimaliseren de vorming van bramen. De slijpschijven moeten scherpe snijkanten hebben die regelmatig vervangen moeten worden. Botte slijpschijven pletten de buiswanden in plaats van het materiaal netjes door te snijden, wat installatieproblemen en potentiële lekpunten kan veroorzaken.

Hydraulische en mechanische buigmachines

Hydraulische buigmachines leveren consistente resultaten voor productieomgevingen of grootschalige installaties. Deze machines genereren een gecontroleerde buigkracht door middel van hydraulische cilinders en zijn geschikt voor aluminium buizen met een diameter van 6 mm tot 76 mm. Programmeerbare modellen herhalen identieke buigingen, waardoor consistentie gegarandeerd is bij meerdere AC-aluminium spoelunits.

Computergestuurde CNC-buigmachines bieden ultieme precisie voor complexe geometrieën. Hoewel CNC-apparatuur een aanzienlijke investering vereist, elimineert het menselijke fouten en levert het herhaalbare resultaten die binnen een tolerantie van ±0,5 mm aan de technische specificaties voldoen. Deze systemen blijken economisch voordelig bij de productie van gestandaardiseerde spoelconfiguraties in grote volumes.

Rotatiebuigmachines combineren mechanisch voordeel met precisiegereedschap. De buis wordt stevig vastgeklemd terwijl een vormmatrijs roteert en het materiaal rond een doorn trekt om nauwkeurige bochten te creëren. Deze methode minimaliseert wandverdunning en zorgt voor een constante dwarsdoorsnede over de gehele buigradius, wat cruciaal is voor het behoud van de koelmiddelstroomeigenschappen.

Stapsgewijze buigtechnieken

Aluminium buizen voorbereiden voor het buigen

Een goede voorbereiding voorkomt de meeste buigfouten bij aluminium buizen. Begin met het inspecteren van de buizen op oppervlaktedefecten, deuken of krassen die het materiaal verzwakken en spanningsconcentratiepunten creëren tijdens het vormen. Weiger elk gedeelte met zichtbare schade, aangezien deze defecten zich tijdens het buigen verder verspreiden.

Reinig de buitenoppervlakken grondig met geschikte oplosmiddelen om olie, vuil of oxidatie te verwijderen die de grip van het gereedschap belemmeren. Vervuiling veroorzaakt slip tijdens het buigen, wat resulteert in een inconsistente radius en mogelijke beschadiging van de buis. Gedenatureerde alcohol of speciale buisreinigingsmiddelen werken effectief zonder residu achter te laten.

Markeer de buigpunten nauwkeurig met watervaste stiften of markeerverf. Nauwkeurige markering zorgt ervoor dat de bochten op de juiste posities komen, waardoor de juiste afstand en uitlijning van de componenten behouden blijft. Meet twee keer voordat u markeert om verspilling door verkeerd geplaatste bochten te voorkomen, waardoor buizen vervangen moeten worden.

De bocht uitvoeren

Plaats de aluminium buisrol in het buiggereedschap, waarbij de gemarkeerde buiglocatie is uitgelijnd met het referentiepunt van het gereedschap. Zorg ervoor dat de buis recht in de vormgroef zit, zonder openingen of verkeerde uitlijning. Een onjuiste plaatsing veroorzaakt excentrische bochten of rotatie van de buis tijdens het vormen.

Oefen bij het bedienen van handmatige buigmachines een constante, gelijkmatige druk uit. Schokkerige of ongelijkmatige kracht veroorzaakt een onregelmatige buigvorm en verhoogt het risico op wandverdunning. Monitor de voortgang van het buigen continu en stop regelmatig om de nauwkeurigheid van de hoek te controleren met behulp van digitale gradenbogen of hoekmeters.

Voor dunwandige aluminium buizen op rol is het raadzaam om interne ondersteuningsmethoden te gebruiken. Het vullen van de buizen met droog zand zorgt voor een gelijkmatige interne ondersteuning en voorkomt inzakken. Als alternatief kunnen flexibele doornen, die tijdens het buigen worden ingebracht, de wanden ondersteunen en zich aanpassen aan de buigradius. Verwijder het zand na het buigen volledig door middel van vibratie en perslucht.

Veelvoorkomende buigfouten die je moet vermijden

Overbuigen is de meest voorkomende fout bij het werken met aluminium koelspiralen voor airconditioners. Pogingen om hoeken te bereiken die kleiner zijn dan de specificaties van het gereedschap, veroorzaken knikken, waardoor de buisstructuur aanzienlijk verzwakt. Houd u altijd aan de richtlijnen voor de minimale buigradius die door de fabrikanten van buizen en gereedschap worden gegeven.

Meerdere bochten dicht bij elkaar creëren spanningsconcentratiezones. Houd een minimale afstand aan tussen opeenvolgende bochten die ten minste zes keer de buisdiameter bedraagt. Een kleinere afstand versterkt de werkverharding en verhoogt de kans op scheuren.

Pogingen om overmatige buiging te corrigeren door de buis in omgekeerde richting te buigen, beschadigen aluminium buizen ernstig. De herhaalde spanningswisselingen door het heen en weer buigen veroorzaken onmiddellijke breuk of creëren latente zwakke plekken die zich tijdens druktesten manifesteren als lekkages. Als een buiging de gewenste hoek overschrijdt, begin dan met een nieuwe buis in plaats van te proberen deze te corrigeren.

Installatie-richtlijnen

Voorbereiding van de installatielocatie

Controleer of de installatielocatie voldoet aan de door de fabrikant vereiste afstanden voordat u de aluminium spoelcomponenten van de airconditioning plaatst. Onvoldoende afstand beperkt de luchtstroom, vermindert de efficiëntie en bemoeilijkt toekomstig onderhoud. Documenteer de daadwerkelijke afstanden om tijdens inspecties aan te tonen dat aan de voorschriften wordt voldaan.

Zorg ervoor dat de montageoppervlakken voldoende structurele ondersteuning bieden voor het gewicht van de spoelconstructie plus de dynamische belastingen van de koelmiddelstroom en temperatuurschommelingen. Aluminium is lichter dan koper, waardoor de structurele eisen lager zijn, maar dit neemt de behoefte aan ondersteuning niet weg. Gebruik trillingsdempende bevestigingen om geluidsoverdracht en mechanische spanning te minimaliseren.

Bescherm aluminium buisspoelen tegen galvanische corrosie bij installatie in de buurt van ongelijksoortige metalen. Direct contact tussen aluminium en koper of staal creëert elektrochemische cellen die corrosie versnellen in aanwezigheid van vocht. Installeer diëlektrische isolatoren op de verbindingspunten of gebruik geschikte barrièrematerialen om metaal-op-metaalcontact te voorkomen.

De juiste verbindingen leggen

Het maken van flare-verbindingen op aluminium buizen vereist speciale aandacht vanwege de zachtheid van het materiaal. Gebruik scherpe, goed onderhouden flare-gereedschappen om gladde, uniforme flares te creëren zonder scheuren of onregelmatigheden. Controleer de kwaliteit van de flare zorgvuldig voordat u de verbindingen monteert, aangezien defecten onmiddellijke of vertraagde lekkages kunnen veroorzaken.

Gebruik de juiste aanhaalmomenten bij het vastdraaien van aluminium buisfittingen. Te strak aandraaien beschadigt het zachte aluminium, terwijl te los aandraaien lekkage kan veroorzaken. Raadpleeg de specificaties van de fabrikant voor de exacte aanhaalmomenten, die doorgaans 15-30% lager liggen dan bij vergelijkbare koperen verbindingen. Gebruik gekalibreerde momentsleutels in plaats van de vastheid op gevoel te bepalen.

Overweeg het gebruik van compressiekoppelingen die speciaal zijn ontworpen voor aluminium toepassingen. Deze koppelingen zijn voorzien van ferules die zijn afgestemd op de materiaaleigenschappen van aluminium, waardoor betrouwbare afdichtingen worden gegarandeerd zonder overmatige druk. Standaard koperen koppelingen sluiten mogelijk niet goed aan op aluminium buizen, wat lekkagerisico's met zich meebrengt.

Systeemtestprocedures

Voer een stikstofdruktest uit na de installatie van de aluminium buisspiraal. Volgens de industrienormen is een test bij 150% van de maximale werkdruk gedurende minimaal 24 uur vereist. Controleer de drukmeter op eventuele dalingen die wijzen op lekkages die verholpen moeten worden voordat het koelmiddel wordt bijgevuld.

Gebruik elektronische lekdetectoren in plaats van zeepbellen voor het testen van aluminium spoelen. Elektronische detectoren zijn veel gevoeliger en detecteren kleinere lekken die met zeepbellen mogelijk over het hoofd worden gezien. Besteed extra aandacht aan bochten en verbindingspunten waar spanningsconcentraties de kans op lekken vergroten.

Ontlucht de systemen grondig voordat u koelmiddel toevoegt. Door diep vacuüm te trekken, wordt vocht verwijderd dat corrosie en prestatievermindering van het systeem veroorzaakt. Houd het vacuüm gedurende minimaal 30 minuten onder de 500 micron en controleer of er geen drukstijging optreedt die wijst op lekkages of onvoldoende evacuatie.

Veelvoorkomende installatieproblemen oplossen

Het verhelpen van geknikte of ingezakte buizen

Geknikte aluminium buizen kunnen niet gerepareerd worden en moeten vervangen worden. De ernstige vervorming veroorzaakt onherstelbare materiaalschade, waaronder scheuren, extreme wandverdunning en spanningsconcentratie. Systemen met geknikte buizen lopen het risico op catastrofale storingen onder druk.

Soms treedt er tijdens het buigen een lichte vervorming van de buis op (ovale vorm minder dan 10%) zonder dat deze volledig instort. Beoordeel of de vervorming de koelmiddelstroom significant beperkt door de afname van de dwarsdoorsnede te berekenen. Als de afname meer dan 15% bedraagt, lijdt de prestatie daaronder en is vervanging raadzaam, ondanks de ogenschijnlijk functionele staat van de buis.

Voorkom toekomstige knikvorming door gebruik te maken van buiggereedschap met de juiste afmetingen, de minimale buigradius aan te houden en de buiswanden te ondersteunen tijdens het vormproces. Het trainen van technici in de juiste buigtechnieken is kosteneffectiever dan het vervangen van beschadigd materiaal.

Het oplossen van lekkageproblemen

Lekkages bij flare-aansluitingen worden doorgaans veroorzaakt door onvoldoende flare-kwaliteit of onjuist aandraaien. Demonteer de aansluiting, inspecteer de flare zorgvuldig op scheuren en herstel de aansluiting indien nodig. Reinig de contactoppervlakken grondig vóór de montage, aangezien vervuiling een goede afdichting kan belemmeren.

Lekkages in gebogen secties duiden op overmatige spanning tijdens het vormingsproces. Deze defecten hoeven niet direct zichtbaar te zijn, maar kunnen zich ontwikkelen tijdens thermische cycli naarmate materiaalmoeheid toeneemt. Vervang de aangetaste secties in plaats van reparaties uit te voeren, aangezien de locatie van de lekkage wijst op een aangetaste materiaalintegriteit.

Galvanische corrosie uit zich als putcorrosie of plaatselijk metaalverlies op plekken waar aluminium in contact komt met andere metalen in aanwezigheid van vocht. Dit kan worden verholpen door diëlektrische isolatoren te installeren en te zorgen voor een goede afwatering om waterophoping te voorkomen. Overweeg het aanbrengen van corrosiebestendige coatings in risicovolle omgevingen.

Onderhoud en prestaties op lange termijn

Routinematige inspectieprotocollen

Stel een regelmatig inspectieschema op om de conditie van de aluminium warmtewisselaar van de airconditioner te controleren. Visuele inspecties dienen elk kwartaal plaats te vinden in veeleisende omgevingen of jaarlijks in mildere omstandigheden. Let op tekenen van corrosie, mechanische schade of loszittende verbindingen die aandacht vereisen.

Controleer de werkdruk en temperatuur van het systeem tijdens routineonderhoud. Afwijkingen van de basiswaarden kunnen wijzen op beginnende vernauwingen in de spoel als gevolg van corrosie, vervuiling of mechanische schade. Vroegtijdige detectie maakt corrigerende maatregelen mogelijk voordat er een volledige uitval optreedt.

Leg inspectiebevindingen vast met foto's en schriftelijke notities om een ​​onderhoudshistorie te creëren. Deze documentatie helpt bij het identificeren van trends, ondersteunt garantieclaims indien nodig en vormt een leidraad voor beslissingen over het tijdstip van vervanging, gebaseerd op de werkelijke toestand in plaats van willekeurige schema's.

Verlenging van de levensduur

Bescherm aluminium buizen waar mogelijk tegen zware omgevingsomstandigheden. Installaties aan de kust hebben te maken met versnelde corrosie door blootstelling aan zout, waardoor beschermende coatings of een betere legeringskeuze noodzakelijk zijn. Industriële omgevingen met blootstelling aan chemicaliën kunnen gespecialiseerde beschermingsmaatregelen vereisen.

Zorg voor een correct koelmiddelniveau om overmatige drukschommelingen te voorkomen die de buiswanden belasten. Zowel onder- als overvulling veroorzaken abnormale werkdrukken, waardoor de aluminium componenten sneller slijten. Volg de vulinstructies van de fabrikant nauwkeurig op.

Houd de oppervlakken van de warmtewisselaar schoon voor een efficiënte warmteoverdracht en minimaliseer het risico op corrosie. Regelmatige reiniging verwijdert opgehoopt vuil, biologische aangroei en corrosieve afzettingen, waardoor de levensduur wordt verlengd. Gebruik reinigingsmiddelen die geschikt zijn voor aluminium om chemische aantasting tijdens onderhoud te voorkomen.

Veiligheidsaspecten

Persoonlijke beschermingsmiddelen

Draag altijd een veiligheidsbril bij het zagen of buigen van aluminium buizen. Metaaldeeltjes die vrijkomen tijdens het zagen of het afbrokkelen van buigwerkzaamheden vormen een ernstig risico op oogletsel. Zijschermen bieden extra bescherming tegen deeltjes die vanuit de zijkanten komen.

Gebruik geschikte handschoenen om uw handen te beschermen tegen scherpe randen en metaalsplinters. Doorgesneden aluminium buizen hebben vlijmscherpe randen die diepe snijwonden kunnen veroorzaken. Stevige werkhandschoenen bieden een goede balans tussen beweeglijkheid en bescherming tegen snijwonden.

Ademhalingsbescherming is noodzakelijk bij werkzaamheden in besloten ruimtes of bij aanzienlijke hoeveelheden aluminiumstof. Hoewel aluminium minder giftig is dan sommige andere metalen, irriteren fijne deeltjes de luchtwegen en moeten deze tot een minimum worden beperkt door goede ventilatie of het gebruik van een ademhalingsmasker.

Omgaan met druksystemen

Probeer nooit aluminium buizen onder druk te buigen of te modificeren. Laat alle druk ontsnappen en win het koelmiddel terug volgens de EPA-richtlijnen voordat u fysieke aanpassingen uitvoert. Buizen onder druk kunnen explosief bezwijken als ze te zwaar belast worden.

Controleer of de stroomtoevoer is uitgeschakeld voordat u aan geïntegreerde systemen werkt. De uitstekende elektrische geleidbaarheid van aluminium brengt risico op elektrische schokken met zich mee wanneer buizen in contact komen met onder spanning staande componenten. Vergrendelings-/markeerprocedures voorkomen onbedoelde inschakeling van de stroom tijdens onderhoud.

Gebruik de juiste hijsapparatuur bij het hanteren van grote aluminium spoelconstructies. Ondanks het lagere gewicht in vergelijking met koperen varianten, vormen grote aluminium spoelconstructies nog steeds een uitdaging bij het hanteren. De juiste hijstechnieken voorkomen letsel en schade aan onderdelen.
