Het installeren van eenAC koperen leidingsetVoor de installatie van airconditioning in huis is nauwgezette aandacht voor detail en een stapsgewijs proces vereist. De juiste gereedschappen moeten worden gebruikt en de route voor de koperen leiding en de aansluitbuis van de airconditioner moet zorgvuldig worden gepland. Veiligheid blijft een topprioriteit, aangezien fouten zoals knikken in de leiding, scherpe bochten of slechte isolatie de efficiëntie kunnen verminderen of geluidsoverlast kunnen veroorzaken. De onderstaande tabel geeft een overzicht.veelvoorkomende fouten en oplossingen:

Hij moet altijd volgenlokale bouwvoorschriftenOm veiligheidsrisico's, boetes en juridische problemen te voorkomen. Doe-het-zelvers kunnen succesvol zijn als ze zorgvuldig te werk gaan en de juiste richtlijnen volgen.

Belangrijkste conclusies

• Plan de route voor de koperen leidingen zorgvuldig om knikken en scherpe bochten te vermijden. Dit zorgt voor een efficiënte doorstroming van het koelmiddel en voorkomt schade.

• Gebruik hoogwaardige materialen en de juiste isolatie om de koperen leidingen te beschermen tegen temperatuurschommelingen en vocht. Dit draagt ​​bij aan het behoud van de systeemefficiëntie.

• Volg tijdens de installatie de veiligheidsrichtlijnen en de plaatselijke bouwvoorschriften. Dit voorkomt gevaren en zorgt voor een betrouwbare installatie.

• Door de koperen leidingen regelmatig te inspecteren en te onderhouden, verlengt u de levensduur en verbetert u de energie-efficiëntie. Dit vermindert de noodzaak voor kostbare reparaties.

• Raadpleeg een professional als u over een bepaalde stap twijfelt. Een correcte installatie is cruciaal voor optimale prestaties en comfort.

Voorbereiding voor de installatie van een airconditioningsysteem

Gereedschap en veiligheidsuitrusting

Voordat hij begint met de installatie van de airconditioning, moet hij al het benodigde gereedschap en de veiligheidsuitrusting verzamelen. De juiste apparatuur helpt fouten te voorkomen en zorgt voor een soepel verloop van het proces.Essentiële handgereedschappenTot de gereedschappen behoren buissnijders, ontbraamgereedschap en buiggereedschap. Ook gespecialiseerde apparatuur zoals afbuiggereedschap, soldeerbranders en stikstofspoelapparatuur is nodig. Voor nauwkeurige metingen en systeemcontroles zijn manometers voor koelmiddel en lekdetectieapparatuur essentieel. Veiligheid blijft een prioriteit, dus hij moet een veiligheidsbril en beschermende kleding dragen. Voldoende ventilatie en het volgen van vergrendelings-/markeerprocedures dragen bij aan een veilige werkomgeving.

Aanbevolen materialen voor duurzaamheid en efficiëntie:

• Hoogwaardige koperen leidingen voor airconditioning

• Corrosiebestendig koper voor omgevingen met extreme weersomstandigheden.

• Isolatiematerialen voor zuig- en vloeistofleidingen

• Klemmen en beugels voor een veilige montage

• Aansluitbuis voor airconditioner met de juiste fittingen

Regelmatig onderhoud en inspecties helpen de levensduur van de koperen airconditioningleidingen te verlengen en het systeem efficiënt te laten werken.

Het plannen van de route van de kabelset

Zorgvuldige planning van het tracé voor de koperen airconditioningleiding is een cruciale stap bij de installatie van een airconditioningsysteem. Hij moet rekening houden met het volgende:juiste dimensionering van de leidingensetDe diameter van zowel de vloeistof- als de zuigleidingen moet overeenkomen met de systeemvereisten om drukverlies en een trage koelmiddelvulling te voorkomen. De lengte van de leiding tussen de binnen- en buitenunit beïnvloedt de koelmiddeldruk en -stroom. Het minimaliseren van onnodige bochten en het zo recht mogelijk houden van de route helpt energieverlies te voorkomen. Het isoleren van de leidingen over de gehele lengte van de route zorgt voor een optimale efficiëntie en voorkomt condensatie.

Tip:Hij moet de route zo plannen dat toekomstig onderhoud gemakkelijk kan worden uitgevoerd en dat obstakels die de koperen leidingen kunnen beschadigen, worden vermeden.

Het opmeten en afrollen van koelmiddelleidingen.

Nauwkeurige metingen en zorgvuldige behandeling van de koelmiddelleidingen zijn essentieel tijdens de installatie van een airconditioningsysteem. Hij moet altijdRol de koperen airconditioningsleiding op de grond af.Om knikken en beschadigingen te voorkomen, is het belangrijk de buis plat neer te leggen zodat deze kan ontspannen vóór de installatie. Door een minimale buigradius aan te houden – 10-12,5 cm voor 6,35 mm leidingen en 15-18,5 cm voor 12,7 mm leidingen – worden spanningspunten voorkomen. Het gebruik van een buigapparaat voor lichte bochten en het vermijden van bochten bij de fittingen helpt de aansluitbuis van de airconditioner te beschermen. Het nauwkeurig opmeten en afsnijden van de koperen buis op de juiste lengte vermindert verspilling en zorgt voor een nette aansluiting.

Opmerking:Hij moet alle afmetingen dubbel controleren voordat hij gaat zagen en het juiste gereedschap gebruiken om beschadiging van de koperen airconditioningleiding te voorkomen.

De koperen wisselstroomleidingen installeren

Binnenunit monteren

Het monteren van de binnenunit is een cruciale stap in het installatieproces. Hij dient de volgende stappen te volgen om een ​​correcte plaatsing en veilige montage te garanderen:

1. Kies een plek op de muur zonder obstakels. De lucht moet vrij rond het apparaat kunnen circuleren. Vermijd plekken die blootgesteld zijn aan direct zonlicht of warmtebronnen.

2. Monteer het apparaat op een hoogte van ongeveer 2 meter. Laat 15-30 centimeter ruimte rondom het apparaat vrij voor een optimale luchtcirculatie.

3. Gebruik een balkzoeker om de muurbalken te vinden. Deze bieden een stevige ondersteuning voor het gewicht van het apparaat.

4. Houd het apparaat op minimaal 1 meter afstand van antennes of stroomkabels. Dit voorkomt signaalinterferentie.

5. Vermijd locaties met gaslekken, olienevel of zwavel. Deze stoffen kunnen het apparaat na verloop van tijd beschadigen.

6. Kies een centrale plek in huis. Dit zorgt ervoor dat de koele lucht gelijkmatig door de hele ruimte wordt verspreid.

Tip:Hij moet altijd controleren of de airconditioningunit de juiste afmetingen heeft voor de ruimte. Een verkeerde maat kan leiden tot slechte prestaties en hogere energiekosten.

Veelvoorkomende fouten tijdens de montageDit omvat onder andere een onjuiste installatie van de luchtkanalen, een slechte plaatsing van de buitenunit en het verwaarlozen van onderhoud. Hij moet de luchtkanalen afdichten met een permanente kit, de condensor op een schaduwrijke plek plaatsen en regelmatig onderhoud inplannen.

Het voorbereiden en aansluiten van koperen buizen

Een goede voorbereiding en aansluiting van de koperen leidingen zijn essentieel voor een betrouwbare installatie van een koperen wisselstroomleiding. Hij dient de volgende stappen te volgen:

1. Verzamel al het benodigde gereedschap.zoals een pijpsnijder, een flensgereedschap, sleutels en een vacuümpomp.

2. Verzamel materialen, waaronder koperen buizen, flare-moeren, isolatiemateriaal en koelmiddel.

3. Kies installatielocaties voor zowel de binnen- als de buitenunits, waarbij u zorgt voor goede bereikbaarheid en ventilatie.

4. Verwijder obstakels uit de omgeving om een ​​veilige werkplek te creëren.

5. Meet de koperen buizen af ​​en snijd ze met een pijpsnijder op de gewenste lengte. Nette randen helpen lekkages te voorkomen.

6. Sluit de leidingen aan op de binnenunit. Lijn de leidingen uit en zet ze vast met flare-moeren voor een goede aansluiting.

7. Herhaal het uitlijn- en bevestigingsproces voor de buitenunit.

8. Wikkel isolatiemateriaal rond de leidingen en zet dit vast met tape. Dit voorkomt warmteverlies en condensatie.

Opmerking:Hij moet de kortste en meest directe route voor de koelmiddelleidingen plannen. Dit vermindert energieverlies en verbetert de systeemefficiëntie.

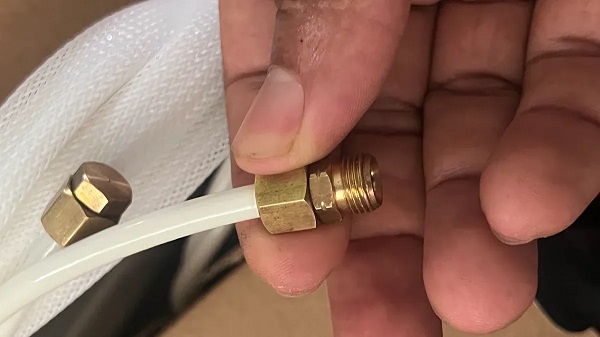

Flare- en Torque-verbindingen

Het maken van veilige verbindingen is essentieel voor een lekvrije installatie van koelmiddelleidingen. Hij moet de uiteinden van de koperen airconditioningleiding flenseren met een flensgereedschap. Dit proces vormt de buiseinden zodat ze strak aansluiten op de flensmoeren. Hij moet de verbindingen vastdraaien met een momentsleutel volgens de specificaties van de fabrikant. Te strak aandraaien kan de koperen leidingen beschadigen, terwijl te los aandraaien lekkages kan veroorzaken.

Tijdens het solderen moet hijStikstof door de koperen leiding van de airconditioner laten stromen.Dit voorkomt oxidatie in de leidingen. Koper en zuurstof reageren bij verhitting en vormen koperoxide dat het systeem kan verstoppen. Door stikstof onder lage druk te laten stromen, verdringt het de zuurstof en zorgt het voor schone, betrouwbare verbindingen.

Waarschuwing:Begin altijd met het doorspoelen van het systeem met stikstof voordat u de brander ontsteekt. Zorg voor een constante stikstoftoevoer gedurende het gehele soldeerproces om de koperen leidingen te beschermen en de levensduur van het systeem te verlengen.

Installatie van de buitenunit

Het plaatsen van de buitenunit maakt de installatie van de koperen leidingen van de airconditioning compleet. Hij dient hiervoor de volgende stappen te volgen:

1. Bereid de locatie voor door het terrein te egaliseren met een grindlaag. Vervang de fundering als u een nieuw of verbeterd apparaat installeert.

2. Controleer en dicht het leidingwerk af om er zeker van te zijn dat het in goede staat verkeert en correct is aangesloten.

3. Plaats de buitenunit op de composiet ondergrond. Controleer vóór gebruik op eventuele transportschade.

4. Sluit de koperen leidingset aan op de serviceafsluiter door middel van solderen. Dit zorgt voor een veilige, lekvrije verbinding.

5. Zorg ervoor dat alle aansluitingen goed vastzitten om lekkage van koelmiddel te voorkomen.

Hij kan tijdens de installatie van de buitenunit problemen ondervinden. De onderstaande tabel geeft een overzicht van veelvoorkomende problemen en oplossingen:

Tip:Hij moet altijd klemmen of beugels gebruiken om de koperen airconditioningleiding en de aansluitbuis van de airconditioning vast te zetten. Dit voorkomt doorhangen en trillingsgeluiden.

Door deze stappen te volgen, zorgt hij voor een veilige en efficiënte installatie van de koperen wisselstroomleidingen. Goede planning, nauwkeurige metingen en aandacht voor detail helpen veelgemaakte fouten te voorkomen en de levensduur van het systeem te verlengen.

Isolatie en bevestiging van koelmiddelleidingen

Het isoleren van de zuig- en vloeistofleidingen

Een goede isolatie van de zuig- en vloeistofleidingen beschermt de koperen airconditioningleiding en de aansluitbuis van de airconditioner tegen temperatuurschommelingen en vocht. Hij moet isolatiematerialen kiezen die voldoen aan de industrienormen voor weerbestendigheid en duurzaamheid. De onderstaande tabel laat zien...kenmerken van effectieve isolatievoor koelmiddelleidingen:

Hij moet de koperen leiding van de airconditioning omwikkelen met isolatiemateriaal dat strak aansluit en alle blootliggende delen bedekt. ​​Deze stap voorkomt warmteopname en condensatie, wat het systeem kan beschadigen.

Het beveiligen en routeren van de kabelset

Hij moet de leidingen goed vastzetten en aanleggen om mechanische schade te voorkomen en de systeemefficiëntie te behouden. Door om de paar meter klemmen en beugels te gebruiken, blijven de aansluitbuis en de koperen leidingen van de airconditioner stabiel. Hij moet scherpe bochten vermijden en hoogteverschillen minimaliseren. De onderstaande tabel geeft een overzicht.belangrijke voorschriften voor isolatiebescherming:

Hij zou UV-bestendige isolatie en beschermende coatings moeten gebruiken voor de buitendelen. Het afplakken van naden en aansluitpunten met speciale isolatietape biedt een extra beschermingslaag.

Condensatie en efficiëntieverlies voorkomen

Isolatie speelt een cruciale rol bij het voorkomen van condensatie en energieverlies. Hij moet isolatieschuim met een hoge dichtheid gebruiken voor grotere leidingen en ervoor zorgen dat alle voegen goed zijn afgedicht. De volgende punten illustreren het belang van goede isolatie:

• Goede isolatie kan besparentot wel 20% korting op verwarmings- en koelkosten.

• Tot wel 30% van het energieverlies in woningen wordt veroorzaakt door onvoldoende isolatie.

• Slechte isolatie zorgt ervoor dat koelsystemen langer moeten draaien, wat leidt tot meer slijtage en frequentere reparaties.

Hij moet hoogwaardig koper kiezen voor de koelleidingen en scherpe bochten vermijden. Zachte bochten en minimale hoogteverschillen helpen de druk en efficiëntie te behouden. Stikstof- en vacuümtesten bevestigen dat de installatie lekvrij en vochtvrij is.

Tip: Hij moet de isolatie regelmatig controleren en beschadigde gedeelten vervangen om ervoor te zorgen dat de koperen airconditioningleiding en de aansluitbuis van de airconditioning goed blijven werken.

Het systeem testen en afdichten

Stofzuigen en lektesten

Hij moet de laatste fase van de installatie beginnen met het vacuümtrekken van de koperen airconditioningleiding en de aansluitbuis van de airconditioning. Dit proces verwijdert vocht en lucht, die lekkage van koelmiddel kunnen veroorzaken en de efficiëntie van het systeem kunnen verminderen. De technicus sluit een vacuümpomp en een micrometer aan op de serviceaansluitingen. Hij trekt een diep vacuüm totdat het systeem de gewenste vacuümwaarde bereikt.500 micronof lager. Na het isoleren van het systeem controleert hij de micronmeter op stabiliteit. Goede leidingwerkpraktijken helpen lekkages te voorkomen. Hij voert de evacuatie uit als een tweestappenproces: ontgassen en ontwateren. Het verwijderen van ventielkernen met een vacuüm-geschikt kerngereedschap maakt het mogelijk om met stikstof te spoelen. Met behulp van eenmanifold-metersetEen stikstoftank met regelaar en een vacuümpomp van HVAC-kwaliteit zorgen voor nauwkeurige tests. Hij controleert de fakkelverbindingen bij zowel de binnen- als de buitenunit, verwijdert de afsluitdoppen van de servicekleppen en sluit de lagedrukslang van de manifold-manometer aan op de grotere servicepoort. Het inschakelen van de vacuümpomp en het openen van de lagedruk-manometerklep voltooit het proces.

Tip: Hij zou een filterdroger moeten installeren om na het evacueren van het systeem restvocht te verwijderen. Deze stap beschermt het systeem tegen roest en vuil.

Stikstofspoeling en definitieve afdichting

Stikstofspoeling speelt een cruciale rol tijdens de installatie. Het doorvoeren van stikstof door de koperen airconditioningleiding en de aansluitbuis voorkomt oxidatie en verontreiniging tijdens het solderen. Sommige technici betwisten de noodzaak ervan, maar het voorkomen van oxidatie is belangrijk. Verontreinigingen kunnen zich mengen met POE-olie en componenten zoals de TXV-klep en filters beschadigen. Na de spoeling dicht hij de leidingen af ​​met behulp van aanbevolen materialen en technieken. De onderstaande tabel geeft een overzicht.gangbare afdichtingsopties:

Hij moet een afdichtingsmethode kiezen die aansluit bij de plaatselijke voorschriften en omgevingsomstandigheden.

Controleren of de installatie veilig en lekvrij is.

Hij controleert of de installatie veilig en lekvrij is door verschillende stappen te volgen. Door een droger in de buurt van de verdamper te plaatsen, wordt het systeem beschermd tegen roest en vuil. Het systeem wordt gespoeld met droge stikstof om vocht te verwijderen. Hij voert eenstaande druktestMet stikstof controleert hij op lekken. Door een micronmeter aan de vacuümpomp te bevestigen, kan hij het vacuümniveau in de gaten houden, met als doel 100 micron of minder. Het gebruik van verse vacuümpompolie verbetert de efficiëntie. Hij trekt een vacuüm totdat het systeem 1000 micron bereikt, wat voor de meeste residentiële systemen meestal minder dan 15 minuten duurt. Door de vacuümpomp te laten draaien totdat het systeem onder de 200 micron zakt, idealiter tussen de 50 en 100 micron, wordt een grondige ontwatering gegarandeerd. Als er nog vocht aanwezig is, herhaalt hij het proces met een stikstofspoeling.Veelvoorkomende oorzaken van lekkagesDenk hierbij aan trillingsschade, corrosie, slijtage, fysieke schade en installatie- of fabricagefouten. Regelmatige inspectie en onderhoud helpen deze problemen te voorkomen.

Let op: Hij moet na de installatie altijd de koperen airconditioningleiding en de aansluitbuis van de airconditioning controleren op slijtage of beschadiging.

Hij moet elke stap zorgvuldig volgen bij het installeren van een koperen airconditioningleiding en de bijbehorende aansluitbuis. Goede isolatie en lektesten dragen bij aan comfort en energie-efficiëntie.

Minder energieverbruikHet verkleint ook de ecologische voetafdruk van uw huis, waardoor u duurzamer kunt leven zonder in te leveren op comfort. Een ander belangrijk voordeel is de langere levensduur van de apparatuur, omdat het minder vaak aan- en uitschakelen door luchtverlies leidt tot minder slijtage aan het HVAC-systeem, minder reparaties en een langere levensduur.

Hij moet alle aansluitingen controleren en de veiligheidsrichtlijnen volgen. Bij twijfel moet hij professionele hulp inschakelen en jaarlijks onderhoud inplannen. Voor betrouwbare AC-leidingoplossingen kunnen klanten kiezen voor...JIAHAOvoor kwaliteit en duurzaamheid.

Veelgestelde vragen

Wat is een koperen leidingenset voor een HVAC-airconditioner?

Een koperen leidingenset voor een HVAC-airconditioner bestaat uit twee koperen buizen. De ene buis transporteert het koelmiddel van de buitenunit naar de binnenunit. De andere buis voert het koelmiddel terug. De koperen leidingen zorgen ervoor dat het HVAC-systeem de woning efficiënt koelt.

Waarom heeft het HVAC-systeem een ​​aansluitbuis voor de airconditioner nodig?

De verbindingsleiding van de airconditioner verbindt de binnen- en buitenunit. Deze leiding zorgt ervoor dat het koelmiddel ertussen kan stromen. Het HVAC-systeem gebruikt deze leiding om warmte af te voeren en het huis comfortabel te houden. Een correcte installatie voorkomt lekkages en verbetert de prestaties.

Welke invloed heeft isolatie op de koperen leidingen van een HVAC-airconditioner?

Isolatie voorkomt energieverlies in de koperen leidingen van de airconditioning. Het voorkomt condensatie en beschermt het HVAC-systeem tegen vocht. Goede isolatie zorgt ervoor dat het HVAC-systeem soepel werkt en energie bespaart. Regelmatige controles zorgen ervoor dat de isolatie goed blijft functioneren.

Kan een huiseigenaar zelf een koperen leidingset voor een airconditioningsysteem installeren?

Een huiseigenaar kan zelf een koperen leidingenset voor een airconditioner installeren met het juiste gereedschap en de juiste veiligheidsuitrusting. Hij moet daarbij de plaatselijke voorschriften en instructies volgen. Bij twijfel kan hij het beste een HVAC-professional inschakelen. Een correcte installatie beschermt de aansluitleiding van de airconditioner.

Welke problemen kunnen er ontstaan ​​als de koperen leiding van de airconditioning niet correct is geïnstalleerd?

Een onjuiste installatie kan leiden tot lekkages, slechte koeling en schade aan het HVAC-systeem. De koperen leiding van de airconditioner kan knikken of breken. De aansluitbuis van de airconditioner sluit mogelijk niet goed af. Regelmatige inspectie en onderhoud voorkomen deze problemen.
