Bevestigingsbeugel voor de buitenunit van uw airconditioner: alles wat u moet weten
4 november 2025|
Weergave: 3346Eenbeugel voor de buitenunit van de airconditionerEen beugel ondersteunt de airconditioningunit buiten een gebouw en biedt een veilige basis voor de installatie. Een correcte montage zorgt voor stabiliteit van de unit en een goede luchtstroom. Wanneer installateurs onjuiste beugels gebruiken of de unit kantelen, kan er water ophopen, wat roest, corrosie of elektrische schade kan veroorzaken. Een gekantelde unit kan ook de koelmiddelleidingen belasten, wat tot lekkages kan leiden. Bij de keuze van de juiste beugel moet rekening worden gehouden met het gewicht van de unit, het lokale klimaat en de installatielocatie.
| Veiligheidsrisico | Beschrijving |
|---|---|
| Roest, corrosie, elektrische schade | Waterophoping als gevolg van onvoldoende afwatering vergroot deze risico's. |
| Koelmiddellekken | Door de spanning op de koperen leidingen als gevolg van een gekantelde unit kunnen scheuren of lekkages ontstaan. |
| Elektrische kortsluiting | Water kan elektrische componenten aantasten en kortsluiting en storingen veroorzaken. |
Kies het juiste type beugel op basis van het gewicht van uw airconditioningunit en de installatielocatie om stabiliteit en veiligheid te garanderen.
Wandbeugels zijn ideaal voor beperkte vloerruimte; vloerbeugels zijn geschikt voor ruimtes waar wandmontage niet mogelijk is.
Trillingsdempende beugels helpen het geluid te verminderen en houden het apparaat hoger voor eenvoudiger onderhoud.
Verstelbare beugels bieden flexibiliteit voor verschillende afmetingen en vereenvoudigen toekomstige upgrades.
Controleer altijd het draagvermogen van de beugel vóór de installatie om ongelukken te voorkomen.
Controleer elke zes maanden om roest of losse bouten vroegtijdig op te sporen en de levensduur van de beugel te verlengen.
Gebruik corrosiebestendige materialen, vooral in vochtige of kustgebieden.
Houd u aan de plaatselijke bouwvoorschriften om de veiligheid te waarborgen, aan de regels te voldoen en mogelijke boetes te voorkomen.
Soorten beugels voor de buitenunit van een airconditioner

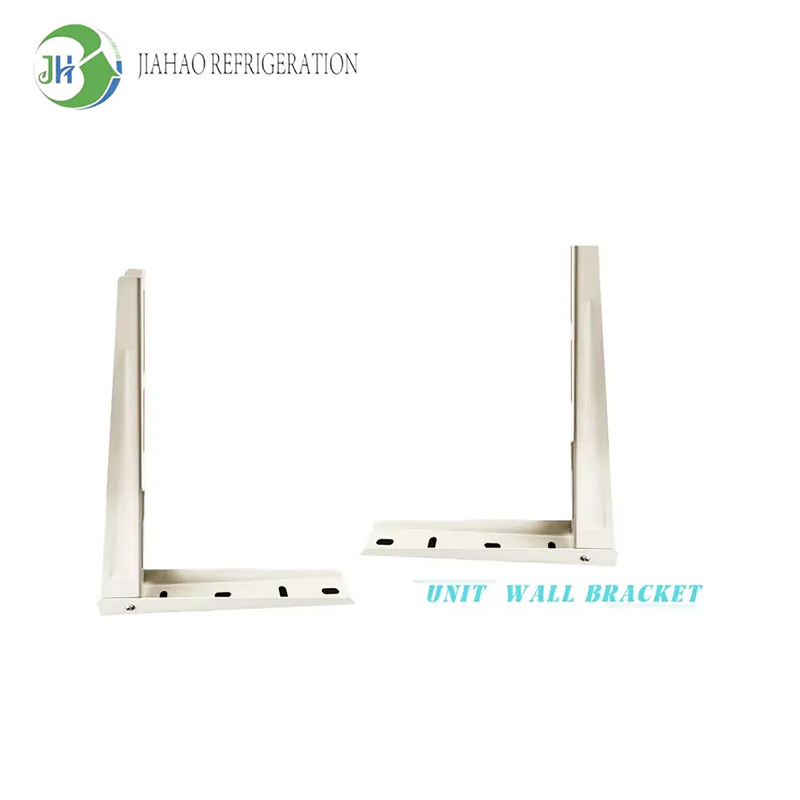

Muurbeugels
Functies
Muurbeugels houden de buitenunit van de airconditioning stevig tegen de buitenmuur van een gebouw. Fabrikanten gebruiken vaak 16-gauge gepoedercoat staal om roest en weersinvloeden te weerstaan. Deze beugels kunnen units dragen met een gewicht tot 227 kg (500 lbs).[1]Veel modellen zijn voorzien van universele montagegaten en verstelbare armen, waardoor compatibiliteit met verschillende merken gegarandeerd is. Vaak zijn er anti-vibratiepads geïntegreerd om geluid en beweging te verminderen.
| Beugeltype | Draagvermogen | Materiaal |
|---|---|---|
| Wandmontage | Tot 500 pond | 16-GA gepoedercoat staal |
| Vloermontage | Verschilt per model. | Gegalvaniseerd staal / Aluminium |
Toepassingen
Muurbeugels zijn ideaal voor woningen en gebouwen met beperkte grondruimte. Ze houden de unit hoger, waardoor wateroverlast wordt voorkomen en de luchtcirculatie verbetert. Ze zijn daarom populair voor de montage van buitenunits van split-airconditioners. Bovendien helpen ze te voldoen aan lokale bouwvoorschriften die vereisen dat units niet op de grond staan.

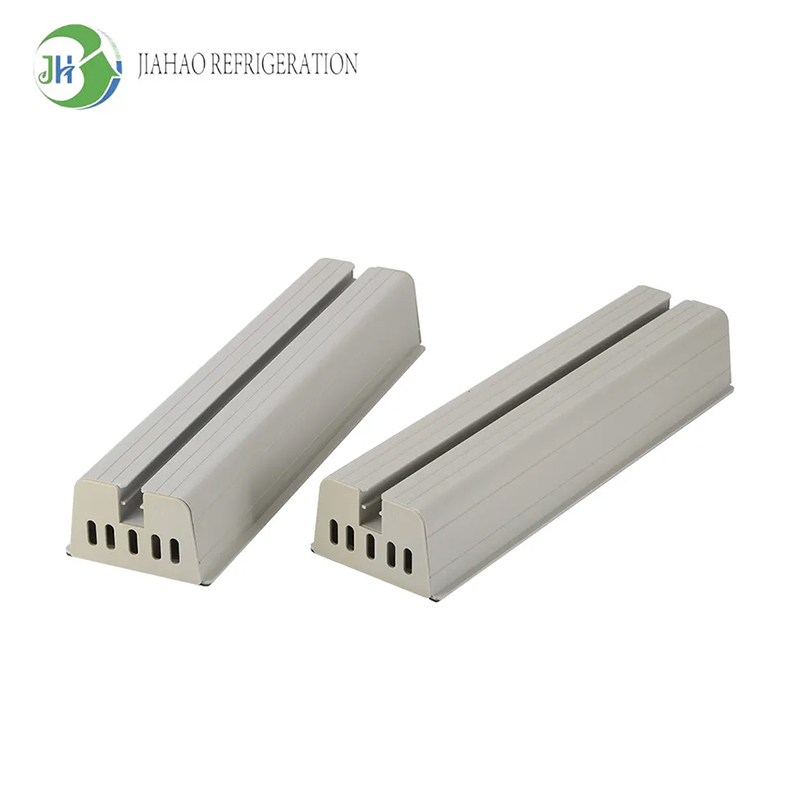

Vloerbeugels
Functies
Vloerbeugels (ook wel airconditionervloerrekken genoemd) bieden een stabiele basis voor buitenunits op terrassen, daken of betonnen ondergronden. De constructie van gegalvaniseerd staal of aluminium is corrosiebestendig, terwijl verstelbare poten de unit waterpas zetten op oneffen oppervlakken.
De robuuste constructie biedt draagkracht voor grote commerciële units.
Dankzij de verstelbare pootjes kan de installatie ook op hellende of oneffen oppervlakken plaatsvinden.
Gegalvaniseerde of aluminium materialen zijn bestand tegen roest en weersinvloeden.
Trillingsdempende pads verminderen het bedrijfsgeluid.
Toepassingen
Vloerbeugels zijn geschikt voor installaties waar wandmontage niet mogelijk is, zoals units op grondniveau, dakinstallaties of grote commerciële systemen. Ze zijn ook een uitkomst in ruimtes met zwakke muren of bouwvoorschriften die wandmontage beperken.
Antivibratiebeugels
Voordelen
Trillingsdempende beugels verminderen het geluid en de beweging van de buitenunit. De verhoogde plaatsing maakt schoonmaken en onderhoud eenvoudiger, helpt bij het snel opsporen van lekkages en voorkomt dat bladeren of vuil de luchtstroom blokkeren.
| Voordelen | Nadelen |
|---|---|
| Houdt het apparaat van de grond — waardoor het gemakkelijker schoon te maken is en de luchtstroom op peil gehouden kan worden. | Risico op trillingen die door muren heen dringen, vooral 's nachts. |
| Lekkages zijn gemakkelijker te ontdekken wanneer het apparaat verhoogd is. | Indien niet correct geïnstalleerd, kunnen de beugels barsten of vervormen. |
| Vermindert de kans dat bladeren en vuil de werking van het apparaat belemmeren. | Vereist stevige muren; anders bestaat het risico dat de beugels losraken. |
| Houd het apparaat uit de buurt van tuinen. | Regenwater kan via hellende oppervlakken in het apparaat stromen. |
Verstelbare beugels
Flexibiliteit
Verstelbare beugels bieden een veelzijdige montageoplossing met schuifarmen of modulaire componenten waarmee installateurs de breedte en diepte kunnen aanpassen aan verschillende unitformaten. Veel beugels zijn voorzien van niveau-indicatoren om een goede afwatering te garanderen, en sommige maken gebruik van gereedschapsvrije mechanismen voor een snellere en foutloze installatie.
Verenigbaarheid
Dankzij de universele montagegaten en schuifarmen passen de verstelbare beugels op de meeste buitenunits van airconditioners, waardoor maatwerk wordt verminderd en de installatie sneller verloopt. Ze helpen installateurs bovendien te voldoen aan de lokale bouwvoorschriften met betrekking tot montagehoogtes en afstanden.
| Functie | Voordeel |
|---|---|
| Schuifarmen | Geschikt voor diverse afmetingen. |
| Universele montagegaten | Compatibel met de meeste merken en modellen. |
| Zware materialen | Ondersteunt residentiële en commerciële systemen. |
| Trillingsdoorvoeren | Vermindert lawaai en beweging. |
| Niveau-indicatoren | Zorgt voor een goede afwatering en uitlijning. |
Een beugel kiezen
Het bepalen van de grootte en het gewicht van de eenheid.
Bij het kiezen van de juiste beugel is het belangrijk om rekening te houden met het gewicht en de afmetingen van de airco-unit. De meeste standaardbeugels kunnen tot 150 kg dragen, maar voor grotere, commerciële units zijn mogelijk zwaardere beugels nodig. Houd bij het beoordelen van de verschillende beugelopties rekening met de volgende factoren:
Duurzaamheid van het materiaal— De beugel moet bestand zijn tegen omgevingsinvloeden, waaronder corrosie en wind.
Ontwerpflexibiliteit— Verstelbare beugels zijn geschikt voor diverse airco-formaten en installatiescenario's.
Installatiegemak— Gebruiksvriendelijke ontwerpen verminderen de arbeidstijd en fouten.
Kosteneffectiviteit— De prijs moet de kwaliteit en de verwachte levensduur weerspiegelen.
Naleving en certificeringen— Kies voor beugels die voldoen aan veiligheidsnormen zoals UL of ISO.
Betrouwbaarheid van de toeleveringsketen— Betrouwbare leveranciers garanderen een consistente levering en beschikbaarheid.
Klantenservice en garantie— Goede service na aankoop beschermt uw investering.
Materiaalselectie
Het materiaal van de beugel heeft direct invloed op de duurzaamheid, corrosiebestendigheid en levensduur. De meest voorkomende opties zijn staal, aluminium en gegalvaniseerd staal, elk met hun eigen unieke voordelen.
Staal
Stalen beugels bieden uitstekende sterkte en stabiliteit. Poedercoating of verzinking verbetert de corrosiebestendigheid. Staal kan zware apparaten dragen en presteert goed in gebieden met veel wind of regen, hoewel regelmatige roestinspectie in kustgebieden wellicht nodig is.
| Materiaal | Corrosiebestendigheid | Notities |
|---|---|---|
| Staal | Gegalvaniseerde of gepoedercoate afwerking voor verbeterde weerstand. | Ideaal voor zware apparaten; geschikt voor vochtige kustgebieden. |
| Aluminium | Natuurlijke oxidelaag — uitstekend geschikt voor vochtige of regenachtige klimaten. | Lichtgewicht en kosteneffectief; lager draagvermogen dan staal. |
| Gegalvaniseerd staal | Zinkcoating voorkomt roest; duurzaam voor gebruik buitenshuis. | Betaalbaar en sterk; de afwerking kan na verloop van tijd in corrosieve omgevingen slijten. |
De onderstaande tabel vergelijkt de gemiddelde levensduur van veelgebruikte materialen voor beugels:[3]
| Materiaalsoort | Levensduur (jaren) | Kenmerken |
|---|---|---|
| Hoekstalen beugel | 5–7 | Dikte >3 mm; tijdig vervangen om breuk te voorkomen. |
| Gegalvaniseerde plaatbeugel | 7–10 | Verzinkt ter voorkoming van roest; dikte >2,5 mm. |
| Beugel van roestvrij staal (304) | ~15 | De beste corrosiebestendigheid; kwaliteit 201 gaat ongeveer 10 jaar mee. |
Klimaatoverwegingen
Corrosiebestendigheid
Hoge luchtvochtigheid, zoute lucht en frequente regenval kunnen corrosie versnellen. In kustgebieden of gebieden met een hoge luchtvochtigheid vormen weerbestendige coatings – zoals vochtwerende W-Finish-behandelingen – een barrière tegen zoutcorrosie.[4]Roestvrij staal en gegalvaniseerd staal bieden een sterke bescherming in ruwe omgevingen.
Weerbestendigheid
Extreme hitte zorgt ervoor dat airconditioningsystemen continu draaien, waardoor de compressoronderdelen zwaar belast worden. Een hoge luchtvochtigheid verhoogt de slijtage van de ventilatormotoren en verdamperbatterijen en bevordert de vorming van schimmels die de luchtstroom belemmeren.[5]Beugels met weerbestendige coatings en roestwerende materialen zorgen ervoor dat de prestaties op lange termijn behouden blijven.
Verenigbaarheid
Installateurs moeten de compatibiliteit controleren voordat ze een beugel selecteren. Gebruik hiervoor deze checklist:
Afmetingen van de unit:Meet de breedte, diepte en hoogte van de buitenunit.
Montagepatroon:Controleer de locatie en de afstand tussen de boutgaten op de basis van het apparaat.
Gewichtsondersteuning:Controleer of het draagvermogen van de beugel overeenkomt met of hoger is dan het gewicht van het apparaat.
Veiligheidsmachtiging:Zorg voor voldoende ruimte voor luchtcirculatie en toegang voor onderhoud.
Lokale voorschriften
Lokale bouwvoorschriften stellen regels vast voor de minimale montagehoogte, het materiaal van de beugels en de afstand tot muren of ramen. Sommige steden vereisen dat de units van de grond af staan om overstromingen te voorkomen; andere schrijven corrosiebestendige materialen voor in kustgebieden. Veelvoorkomende eisen zijn onder andere:
Minimale montagehoogte— Houdt de wooneenheden boven het overstromingsniveau.
Materiaalnormen— Vereist roestbestendig staal of aluminium.
Doorrijafstanden— Zorgt voor voldoende luchtcirculatie en goede toegang voor onderhoud.
Structurele ondersteuning— De beugels moeten aan een stevige ondergrond worden bevestigd.
Beugelmontage
Gereedschap en materialen
| Gereedschap / Materiaal | Doel |
|---|---|
| Boor en schroeven | Bevestigt de beugel aan de muur of vloer. |
| Niveau-indicator | Zorgt voor een correcte uitlijning. |
| Meetlint | Bevestigt nauwkeurige plaatsing |
| Antivibratiepads | Vermindert het operationele geluid. |
| Trillingsdoorvoeren | Minimaliseert beweging en stress. |
| Roestvrij beslag | Voorkomt corrosie op lange termijn. |
Stapsgewijs proces
1. Oppervlaktevoorbereiding
Begin met het voorbereiden van het montageoppervlak: dit moet schoon, droog, vlak en vrij van vuil zijn. Oneffen of zwakke oppervlakken kunnen de koelleidingen belasten en tot lekkages leiden.
2. De beugel vastzetten
Plaats de beugel volgens de aanbevelingen van de fabrikant. Zorg voor een vrije ruimte van 30 tot 60 centimeter aan alle kanten.[6]Gebruik een waterpas om de uitlijning te controleren en bevestig de beugel vervolgens stevig met roestvrije schroeven. Zorg er bij installaties op hoogte voor dat de beugel bestand is tegen wind, sneeuw en aardbevingen. Plaats trillingsdempende pads tussen de beugel en het apparaat.
3. Het plaatsen van de eenheid
Plaats de buitenunit op de beugel, lijn deze uit met de montagegaten en bevestig hem met behulp van trillingsdempende ringen. De unit moet iets naar achteren hellen om een goede afwatering mogelijk te maken en waterophoping te voorkomen. Raadpleeg de handleiding voor de juiste hellingshoek.
4. Eindcontrole
Test de stabiliteit van de beugel en het apparaat. Draai alle schroeven en bouten vast. Controleer of er voldoende ruimte is voor luchtcirculatie en onderhoud, en of de afwatering naar behoren werkt.
Doe-het-zelf versus professionele installatie
| Doe-het-zelf-voordelen | Doe-het-zelf risico |
|---|---|
| Kostenbesparingen | Instabiliteit als gevolg van onjuiste installatie |
| Flexibele werktijden | Verhoogd risico op lekkages of schade. |
| Snelle installatie voor eenvoudige gevallen | Mogelijke overtredingen van de bouwvoorschriften |
Professionele installatie wordt aanbevolen in gebieden met veel sneeuw (het verhogen van het apparaat voorkomt sneeuwophoping), overstromingsgevoelige gebieden waar verhoogde beugels nodig zijn, en in situaties met structurele aanpassingen, zware apparaten of strenge bouwvoorschriften.
Onderhoud en veiligheid
Regelmatige inspectie
Regelmatige inspectie draagt bij aan de veiligheid en prestaties. Controleer op losse bouten, scheuren en tekenen van roest of corrosie. Controleer de bevestiging van de beugel aan de muur of vloer, zorg voor een goede afwatering en inspecteer de omgeving op vuil of stilstaand water.
Reiniging en roestpreventie
Reinigingsmethoden
Verwijder vuil en puin van de beugel en de nabijgelegen grond.
Spoel de beugel en het buitenapparaat af met een tuinslang.
Gebruik een bladblazer om snel blad en ander vuil te verwijderen.
Reinig de aircofilters elke twee weken en de warmtewisselaar elke twee maanden.
Reinig de afvoerleidingen om vochtophoping te voorkomen.
Roestwerende behandelingen
| Roestpreventiemethode | Voordeel |
|---|---|
| Roestwerende coating | Blokkeert vocht, voorkomt corrosie |
| Het omhoogbrengen van de eenheid | Vermindert contact met stilstaand water. |
| Goede afwatering / lichte helling | Voorkomt waterophoping en roestvorming. |
| Waterdichte hoes (buiten het seizoen) | Beschermbeugels tijdens het regenseizoen. |
| Jaarlijkse professionele inspectie | Ontdekt vroege tekenen van roest |
Veiligheidsmaatregelen
Draagvermogen
| Beugeltype | Maximale belasting (lbs) | Aanbevolen gebruik |
|---|---|---|
| Standaard staal | 330 | Wooneenheden |
| Zwaar uitgevoerd gegalvaniseerd | 500 | Commerciële of grote systemen |
| Verstelbare aluminium | 250 | Kleine tot middelgrote eenheden |
Schat nooit het gewicht van het apparaat; gebruik altijd een weegschaal of raadpleeg de producthandleiding. Overbelasting vergroot het risico op materiële schade en persoonlijk letsel.
Veilige montage
Bevestig de beugel aan een stevige ondergrond, zoals beton of gewapend metselwerk. Losse bouten of een instabiele ondergrond veroorzaken trillingen en uiteindelijk schade. Gebruik roestvrij bevestigingsmateriaal en trillingsdempers en controleer regelmatig of alles goed vastzit en correct is uitgelijnd.[7]
Checklist voor weersbescherming
Kies beugels van corrosiebestendig materiaal (gepoedercoat staal of gegalvaniseerde afwerking).
Zorg voor een goede afwatering en een lichte achterwaartse helling voor de afvoer van water.
Verwijder regelmatig vuil en stof rondom het apparaat.
Controleer de coatings bij elk onderhoudsbezoek op tekenen van slijtage of beschadiging.
Gebruik verhoogde beugels in gebieden die gevoelig zijn voor overstromingen of zware sneeuwval.
Probleemoplossing & kosten
Veelvoorkomende problemen en oplossingen
| Probleem | Oorzaak | Oplossing |
|---|---|---|
| Losse beugels | Weersveranderingen, continue werking | Draai tijdens elke inspectie alle bouten en schroeven vast. |
| Roest | Vocht, luchtvochtigheid, kustlucht | Reinig het aangetaste gebied; breng een roestwerende coating aan of vervang de beugel. |
| Trillingen / Geluid | Slechte installatie, oneffen oppervlakken, puin | Verbeter de uitlijning; voeg trillingsdempers of schokdempers toe. |
| Verkeerde uitlijning | Onjuiste plaatsing, doorzakken na verloop van tijd | Plaats de beugel opnieuw; controleer de hellingshoek en de afwatering. |
| Functie | Beschrijving |
|---|---|
| Verenigbaarheid | Universele pasvorm voor mini-split systemen van 9.000–36.000 BTU. |
| Draagvermogen | Draagvermogen tot 136 kg (300 lbs) voor betrouwbare prestaties. |
| Bouw | Gehard staal met poedercoating is corrosiebestendig. |
| Trillingsbeheersing | Schokdempers en steunpoten verminderen geluid en trillingen. |
| Verheven ontwerp | De unit wordt boven de grond getild om hem te beschermen tegen vuil en water. |
Kostenoverzicht
Beugelprijzen
| Type | Materiaal | Draagvermogen | Prijs (referentie) |
|---|---|---|---|
| L-vormige montagebeugel | Gehard staal, drievoudig gepoedercoat | 185 lbs (85 kg) | ~$53 |
| Montagebeugel voor buitenunit L | Variabel | Variabel | ~$79,99 |
Installatie- en onderhoudskosten
| component | Prijsbereik |
|---|---|
| Apparatuuronderlegger of -standaard | $50 – $300 |
| Arbeidskosten (volledige installatie) | $2.000 – $6.000 |
| Upgrades van luchtkanalen / nieuwe luchtkanalen | $1.500 – $5.000 |
| Regelmatige inspectie en vastdraaien | $50 – $150 per bezoek |
| Beugel vervangen (indien gecorrodeerd) | $50 – $200 |
Een goed gekozen en goed onderhouden beugel beschermt het airconditioningsysteem en bespaart op de lange termijn geld. Samenvatting van de voordelen:
| Voordeel | Beschrijving |
|---|---|
| Structurele integriteit | Voorkomt schade en houdt het apparaat stabiel. |
| Energie-efficiëntie | Behoudt de luchtstroom en de koelprestaties. |
| Veiligheid | Vermindert het risico op ongelukken of materiële schade. |
Zoekt u een betrouwbare beugel voor uw buitenunit van een airconditioner?
JIAHAO produceert professionele montagebeugels voor buitenunits van airconditioners — wandmontage, vloermontage, verstelbaar en trillingsdempend — ontworpen voor duurzaamheid en langdurige prestaties. Ontvang deskundig advies afgestemd op uw projectvereisten.
