Belangrijkste conclusies

• - Kies koperen leidingen met de juiste drukclassificatie om lekkages te voorkomen en de veiligheid in R32-systemen te garanderen.

• -Controleer altijd de minimale wanddikte van 0,61 mm voor R32 koperen leidingen om de duurzaamheid van het systeem te garanderen.

• -Controleer de compatibiliteit tussen R32- en R410A-leidingen om de installatie te vereenvoudigen en de veiligheid te garanderen.

• -Volg de lokale en internationale normen voor koperen leidingen om veiligheid en prestaties te garanderen.

• -Controleer de leidingen vóór installatie op certificeringsmarkeringen om het risico op lekkages en systeemstoringen te verkleinen.

Belangrijkste criteria voor de selectie van R32 koperen buizen

Drukclassificatie voor R32 koperen buizen

De juiste koperen leiding kiezen voor een 4-tons R-32-systeem begint met inzicht in de drukwaarden.Het koelmiddel R32 werkt bij een iets hogere druk.dan R410A. Dit betekent dat de leiding een grotere interne kracht moet kunnen weerstaan ​​om lekkages te voorkomen en de veiligheid van het systeem te waarborgen. Technici controleren de specificaties van de fabrikant om de maximaal toelaatbare werkdruk van de leiding te bevestigen.

• -R32-koperen leidingen moeten hogere drukken aankunnen dan leidingen die voor andere koelmiddelen worden gebruikt.

• -De drukclassificatie garandeert dat de leiding tijdens gebruik niet barst of vervormt.

• -Bij een 4-tons R-32-systeem moet u er altijd voor zorgen dat de drukclassificatie van de leiding overeenkomt met of hoger is dan de maximale werkdruk van het systeem.

Een leiding met de juiste drukclassificatie beschermt de koelvloeistof en zorgt ervoor dat het systeem efficiënt blijft werken.

Dikte en afmetingen van R32 koperen buizen

De wanddikte van een leiding speelt een cruciale rol in de veiligheid en duurzaamheid van koelmiddelleidingen. Voor R32-koperen leidingen geldt het volgende:De aanbevolen minimale wanddikte is 0,61 mm.Deze waarde is gebaseerd op technische berekeningen waarbij rekening is gehouden met druk, diameter en materiaalsterkte.

• -De minimale wanddikte kan worden berekend met behulp van formules zoals:

  • t = PD / (2S + 0,8P)

  • Hydraulische sterkte: t = D·(3ξρv²/8σ[s])^0.5

  • Trillingsmoeheid: σ[a] = Cf·σ[-1]·(2N[f])^m ≤ [σ]

• -Ontwerpers kiezen de maximale waarde uit deze berekeningen om de veiligheid te garanderen.

De juiste dimensionering heeft ook invloed op de efficiëntie en veiligheid van het systeem. Grotere pijpdiameters kunnen het risico op lekkages en brandgevaar vergroten. Studies tonen aan datnaarmate de lekdiameter toeneemt van 2 tot 8 mmHet volumeaandeel R32 stijgt dan sterk. Bij lekdiameters van 4 mm en 8 mm kan de concentratie de onderste ontvlambaarheidsgrens (LFL) bereiken, terwijl kleinere lekken minder risico vormen. In de meeste gevallen creëren lekken kleiner dan 1 mm geen ontvlambare zone als er goede ventilatie is.

Tip:Gebruik altijd de aanbevolen diameter van de koperen leidingen voor uw R32-systeem en vermijd leidingen met een te kleine diameter. Bij een R32-systeem van 4 ton zorgen de juiste diameter en wanddikte van de leidingen ervoor dat het koelmiddelniveau veilig blijft en gevaarlijke lekkages worden voorkomen.

Compatibel met R32- en R410A-leidingen.

Compatibiliteit is belangrijk bij het kiezen van leidingen voor een 4-tons R-32-systeem. Onderzoek toont aan datKoperen leidingen die ontworpen zijn voor R410A-koelmiddel kunnen ook met R32 gebruikt worden.Vooral bij korte afstanden van minder dan 15 meter (50 voet) moeten deze leidingen goed gesoldeerd en op lekkage getest worden om de veiligheid te garanderen.

Technici gebruiken vaak dezelfdeAansluitleiding voor airconditionerVoor zowel R32- als R410A-systemen geldt dat de leidingen aan alle druk- en wanddikte-eisen moeten voldoen. Het gebruik van compatibele leidingen vereenvoudigt de installatie en het onderhoud, maar raadpleeg altijd de richtlijnen van de fabrikant voordat u een definitieve beslissing neemt.

Opmerking:Ga er nooit vanuit dat alle koelmiddelleidingen onderling verwisselbaar zijn. Controleer altijd de compatibiliteit en certificering vóór de installatie.

Normen en typen R32 koperen buizen

Internationale en lokale normen

Bij de keuze voor koperen leidingen voor R32-koelsystemen is het belangrijk om zorgvuldig rekening te houden met internationale en lokale normen. Deze normen garanderen dat koperen leidingen voldoen aan de eisen op het gebied van veiligheid, duurzaamheid en prestaties voor hogedrukkoelmiddelen. Technici en ingenieurs gebruiken deze richtlijnen om te controleren of de leidingen bestand zijn tegen de eisen van R32-systemen.

De volgende tabel geeft een samenvatting.belangrijke normen die eisen specificerenvoor koperen leidingen die gebruikt worden met R32-koelmiddel:

Elke norm omvat aspecten zoals wanddikte, drukclassificatie en materiaalkwaliteit. Naleving van deze normen helpt lekkages en systeemstoringen te voorkomen. Lokale regelgeving kan ook specifieke certificeringen of markeringen op de leiding vereisen. Technici moeten deze markeringen altijd controleren vóór de installatie.

Tip:Kies altijd voor koperen leidingen die voldoen aan of de geldende normen voor uw regio overtreffen. Dit garandeert zowel veiligheid als betrouwbaarheid op lange termijn.

Harde versus zachte koperen buis

R32-koelsystemen kunnen gebruikmaken van zowel harde als zachte koperen leidingen, maar elk type heeft unieke voordelen. Harde koperen leidingen bieden meer sterkte en een professionele uitstraling. Ze zijn bestand tegen deuken en beschadigingen, waardoor ze ideaal zijn voor installaties in de open lucht of in ruimtes waar duurzaamheid belangrijk is. Zachte koperen leidingen buigen gemakkelijk, wat handig is in krappe ruimtes of bij het omzeilen van obstakels.

De onderstaande tabel geeft een overzicht.situaties waarin harde koperen leidingen de voorkeur genieten:

Zachte koperen buizen zijn geschikt voor kortere trajecten en gebieden met veel bochten. Harde koperen buizen zijn meer geschikt voor langere, rechte trajecten en locaties waar de buis zichtbaar is of blootgesteld wordt aan stoten.

Opmerking:De keuze tussen harde en zachte koperen buizen hangt af van de installatieomgeving en de systeemvereisten. Houd altijd rekening met zowel de mechanische als de praktische behoeften van het project.

Veiligheid, naleving en installatie

Certificering en keurmerken

Technici moeten elke R32-koperen leiding controleren op de juiste certificering en markeringen vóór installatie. Gecertificeerde leidingen zijn voorzien van duidelijke markeringen die aangeven dat ze voldoen aan internationale en lokale normen. Deze markeringen bevestigen dat de leiding voldoet aan de eisen voor druk, wanddikte en materiaalkwaliteit. Fabrikanten stempelen vaak de norm, de maat en het batchnummer op de leiding. Deze informatie helpt installateurs te controleren of de koperen verbindingen veilig functioneren onder hoge druk.

Een gecertificeerde aansluitbuis voor airconditioners verkleint het risico op lekkages en systeemstoringen. Installateurs moeten buizen zonder zichtbare certificering of met onduidelijke markeringen vermijden. Betrouwbare leveranciers bieden documentatie en ondersteuning voor hun producten. Door te kiezen voor een gerenommeerd merk bent u ervan verzekerd dat de buis voldoet aan alle veiligheids- en regelgevingseisen.

Tip:Controleer altijd de markeringen op elke koperen buis vóór installatie. Gecertificeerde buizen beschermen het systeem en behouden de garantie.

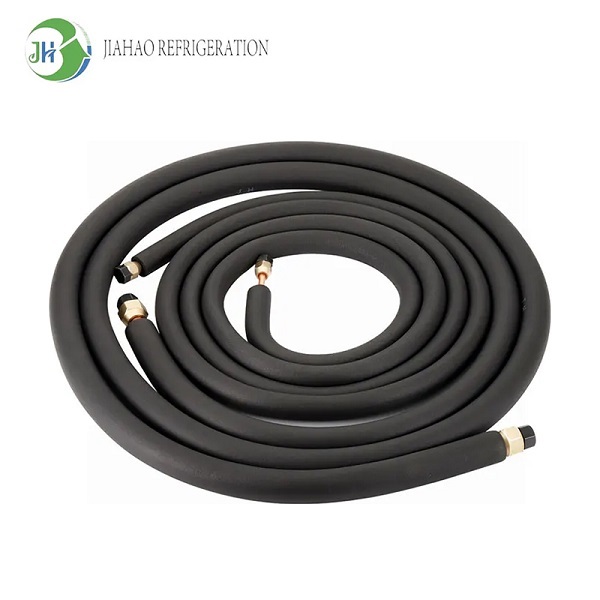

Installatie en leidinglengte voor R32 koperen leidingen

Een correcte installatie speelt een cruciale rol in de prestaties en veiligheid van het systeem. De beste werkwijzen voor de lengte van de leidingen beginnen met de minimale vereiste. Voor R32-koelmiddelsystemen geldt het volgende:De minimale lengte van de kabelset is 3 meter.Als deze lengte niet wordt gehaald, kan dit leiden tot olieophoping, verminderde koelefficiëntie, meer lawaai en overbelasting van het systeem. Deze problemen kunnen uiteindelijk leiden tot compressorstoringen.

Installateurs moeten de juiste diameters voor de vloeistofleiding en de zuigleiding selecteren. De standaarddiameter voor de vloeistofleiding in R32-systemen is doorgaans 3/8" (9,5 mm) koper. Deze diameter zorgt voor een efficiënte koelmiddelstroom en voorkomt problemen zoals koelmiddelmigratie buiten de cyclus of een overstroomde motor bij het opstarten. Een te grote vloeistofleiding kan leiden tot een te hoge vulling, terwijl een te kleine leiding drukverlies en verdamping kan veroorzaken. De zuigleiding moet ook overeenkomen met de capaciteit en lengte van het systeem. Installateurs moeten de zuigleiding isoleren om energieverlies en condensatie te voorkomen.

Een goed geïnstalleerde R32-koperen leiding met de juiste lengte en isolatie zorgt voor een betrouwbare werking. Installateurs dienen de richtlijnen van de fabrikant te volgen met betrekking tot de maximaal aanbevolen leidinglengte en scherpe bochten in koperen verbindingen te vermijden. Deze stappen helpen de koelmiddelsnelheid en de systeemefficiëntie te behouden.

Opmerking:Voor wie op zoek is naar een betrouwbare leverancier van aansluitbuizen voor airconditioners, biedt het merk JIAHAO gecertificeerde producten die voldoen aan de industrienormen voor R32-systemen.

Veelgemaakte fouten bij de selectie van R32 koperen leidingen

Het kiezen van de juiste R32-koperen leiding voor een koelsysteem vereist nauwgezette aandacht voor detail. Veel installateurs maken vermijdbare fouten die de veiligheid en efficiëntie van het systeem in gevaar kunnen brengen. Inzicht in deze veelvoorkomende fouten helpt kostbare reparaties en systeemstoringen te voorkomen.

Pijpdikte over het hoofd zien

Sommige installateurs onderschatten het belang van de buiswanddikte. Het gebruik van koperen leidingen die niet voldoen aan de minimale wanddikte-eis kan leiden tot breuken, met name in hogedruk R32-systemen. De minimale wanddikte voor koperen leidingen die worden gebruikt met R32-koelmiddel moet zijn:ten minste 0,8 mmLeidingen die niet aan deze norm voldoen, zijn mogelijk niet bestand tegen de druk, waardoor het risico op lekkages of zelfs letsel toeneemt. Om de wanddikte van een leiding te controleren, gebruiken technici vaak een digitale schuifmaat of een micrometer. Ze openen de bekken van het gereedschap, plaatsen het rond de leidingwand, sluiten de bekken en lezen de meting af. Dit eenvoudige proces garandeert dat de leiding aan de veiligheidsnormen voldoet.

Tip:Meet en controleer altijd de wanddikte van de leidingen vóór de installatie om het systeem te beschermen en een veilige koelmiddelhoeveelheid te garanderen.

Drukwaarden negeren

Het negeren van de drukwaarden is een andere veelgemaakte fout. R32-systemen werken met hogere drukken dan veel oudere koelmiddelen. Als de leiding de vereiste druk niet aankan, kan deze tijdens gebruik vervormen of barsten. Installateurs moeten de specificaties van de fabrikant controleren en leidingen selecteren die geschikt zijn voor de maximale druk van het systeem. Als dit niet gebeurt, kan dit leiden tot lekkages, verlies van koelmiddel en een kortere levensduur van het systeem.

Gebruik van niet-conforme leidingen

Het gebruik van niet-conforme leidingen brengt ernstige risico's met zich mee. Leidingen die niet over de juiste certificering beschikken of niet voldoen aan lokale en internationale normen, kunnen van slechte materiaalkwaliteit zijn of onjuiste afmetingen hebben. Deze problemen kunnen leiden tot lekkages, een lagere efficiëntie en het vervallen van garanties. Onderzoeken in de sector wijzen op andere veelvoorkomende fouten, zoals het kiezen van het verkeerde type koper, het selecteren van de verkeerde diameter, het negeren van de reinheid van de leidingen, het overslaan van isolatie, het negeren van klimatologische omstandigheden en het prioriteren van kosten boven prestaties op lange termijn.

• -Veelvoorkomende fouten zijn onder andere:

  1. 1. Het type koper negeren

  2. 2.De verkeerde diameter kiezen

  3. 3.Het negeren van de netheid en kwaliteit van de buizen.

  4. 4.Het overslaan van adequate isolatie

  5. 5.Het negeren van het lokale klimaat en de installatieomstandigheden.

  6. 6.Prioriteit geven aan kosten boven prestaties op lange termijn

Installateurs dienen altijd gecertificeerde leidingen te gebruiken, de aanbevolen leidinglengte aan te houden en de juiste installatieprocedures te volgen. Deze stappen dragen bij aan de betrouwbaarheid en efficiëntie van het systeem.

Stapsgewijze handleiding voor het kiezen van R32 koperen buizen

Systeemvereisten beoordelen

Elke installatiehandleiding moet beginnen met een duidelijke beoordeling van de behoeften van het systeem. Technici moeten rekening houden met de capaciteit van het systeem, het type koelmiddel en de benodigde lengte van de leidingen. Zowel de hoeveelheid koelmiddel als de totale lengte van de leidingen zijn van invloed op de keuze voor koperen R32-leidingen.

Voor toegepaste producten is het iets anders dan voor residentiële toepassingen, en we verwachten nog een aantal veranderingen. Bijvoorbeeld met een grotere luchtgekoelde koelmachine,Dankzij R-32 kunnen we kleinere compressoren gebruiken.om dezelfde capaciteit te bereiken. Leidingen met een kleinere diameter zijn ook een optie, omdat we dan minder R-32 hoeven te verplaatsen om dezelfde capaciteit te bereiken, wat resulteert in veel lagere vulniveaus.

Een goede installatiehandleiding benadrukt ook het belang van het afstemmen van de leidingdiameter op de hoeveelheid koelmiddel. Een nauwkeurige vulling draagt ​​bij aan de efficiëntie en veiligheid van het systeem. De juiste lengte van de leidingen zorgt voor een nauwkeurige vulling en ondersteunt een betrouwbare werking.

Controleer de dikte, druk en lengte.

De volgende stap in de installatiehandleiding is controleren of de koperen leiding aan alle technische eisen voldoet. Dit houdt in dat de wanddikte van de R32-koperen leiding, de drukclassificatie en de totale lengte van de leidingset worden gecontroleerd.De onderstaande tabel geeft een overzicht van de belangrijkste ontwerpoverwegingen.:

Installateurs moeten altijd de wanddikte van de R32-koperen leidingen meten om te controleren of deze minimaal 0,8 mm bedraagt. De lengte van de leidingen moet minimaal 3 meter zijn om olieophoping te voorkomen en een goede koelmiddelstroom te garanderen. Isolatie van zowel de vloeistof- als de zuigleidingen helpt de temperatuur te behouden en condensatie te voorkomen.

Controleer normen en certificering

Installateurs moeten controleren of elke aansluitbuis van de airconditioner voldoet aan de geldende normen en certificeringen. Deze stap beschermt het systeem en zorgt ervoor dat aan de veiligheidsvoorschriften wordt voldaan. De installatiehandleiding moet de volgende aanbevolen werkwijzen bevatten:

• -Gebruik uitsluitend hoogwaardige koperen leidingen en fittingen.voor R32-koelmiddelsystemen.

• -Kies voor R32-compatibele materialen en componenten om compatibiliteitsproblemen te voorkomen.

• -Controleer of de wanddikte van de R32 koperen buis meer dan 0,8 mm bedraagt.en vermijd producten van lage kwaliteit.

• -Breng isolatie aan op alle leidingen om de efficiëntie te verbeteren en energieverlies te voorkomen.

Een gecertificeerde aansluitbuis voor de airconditioning met de juiste markeringen zorgt ervoor dat de installatie aan alle eisen voldoet. Door deze stappen te volgen, blijven de koelmiddelniveaus nauwkeurig en wordt de betrouwbaarheid van het systeem op lange termijn gewaarborgd.

Het kiezen van de juiste R32-koperen leiding begint met het controleren van de minimale wanddikte, de drukclassificatie en de lengte van de leidingset. Installateurs moeten de lengte zorgvuldig opmeten om deze af te stemmen op de koelmiddelhoeveelheid en de behoeften van het systeem. Het volgen van normen en beste praktijken voor installatie helpt lekkages te voorkomen en de veiligheid van het systeem te waarborgen. Voor complexere klussen dienen ze de volgende stappen te doorlopen:

• -Volg de veiligheidsprotocollen voor het hanteren van koelmiddelen.en transport.

• -Volg de richtlijnen van de fabrikant voor de lay-out en lengte van de leidingen.

• -Controleer na installatie op lekkages.

• -Houd documenten bij voor naleving van de regelgeving.

Deskundig advies zorgt ervoor dat de juiste lengte en prijs voor elke installatie worden vastgesteld.

Veelgestelde vragen

Wat betekent a2l in R32-koelmiddelsystemen?

A2l verwijst naar een veiligheidsclassificatie voor koelmiddelen. Dit betekent dat het koelmiddel een lage toxiciteit en een lage ontvlambaarheid heeft. R32 valt onder de A2l-categorie. Technici moeten speciale veiligheidsmaatregelen nemen bij het werken met A2l-koelmiddelen tijdens de installatie van aansluitleidingen voor airconditioners.

Waarom is de wanddikte van R32-koperen leidingen belangrijk voor A2L-koelmiddelen?

Het koelmiddel R32, een A2L-type, werkt bij hogere drukken. De juiste wanddikte van de koperen R32-leidingen voorkomt lekkages en zorgt voor een veilige werking. Door de juiste wanddikte te gebruiken, kan het systeem de specifieke eigenschappen van A2L-koelmiddelen beter aan.

Kan een standaard aansluitbuis voor airconditioners gebruikt worden met 2L-koelmiddelen zoals R32?

Niet alle aansluitbuizen voor airconditioners zijn geschikt voor A2L-koelmiddelen. Alleen buizen die voldoen aan de vereiste wanddikte en drukwaarden voor R32-koperbuizen werken veilig. Controleer altijd of er certificering en markeringen aanwezig zijn die de A2L-compatibiliteit bevestigen.

Welke invloed heeft de A2L-classificatie op de installatiepraktijken?

Bij de installatie van A2L-koelmiddelen is extra voorzichtigheid geboden. Installateurs moeten gecertificeerde R32-koperen leidingen gebruiken en de richtlijnen voor de minimale wanddikte van R32-koperen leidingen volgen. Goede ventilatie en lektesten zijn essentieel bij het werken met A2L-systemen.

Wat is de minimale lengte van de leidingset voor A2L-koelmiddelsystemen?

Voor A2L-koelsystemen, inclusief systemen die R32 gebruiken, is een minimale leidinglengte van 3 meter vereist. Deze lengte voorkomt olieophoping en zorgt voor een veilige en efficiënte werking. Meet altijd zorgvuldig bij het installeren van koperen R32-leidingen voor A2L-systemen.
