Bij de keuze van koelleidingen voor airconditioningsystemen worden HVAC-professionals en huiseigenaren geconfronteerd met een steeds diverser aanbod. Een van deze opties is gegolfde koperen buizen, die zich hebben ontwikkeld tot een modern alternatief voor traditionele gladwandige koperen buizen. Dit heeft geleid tot veel discussie over de praktische toepassingen en prestatiekarakteristieken ervan. Deze uitgebreide analyse onderzoekt de voor- en nadelen van het gebruik van deze gespecialiseerde leidingoplossing voor airconditioninginstallaties.

Inzicht in de technologie van gegolfde koperen buizen

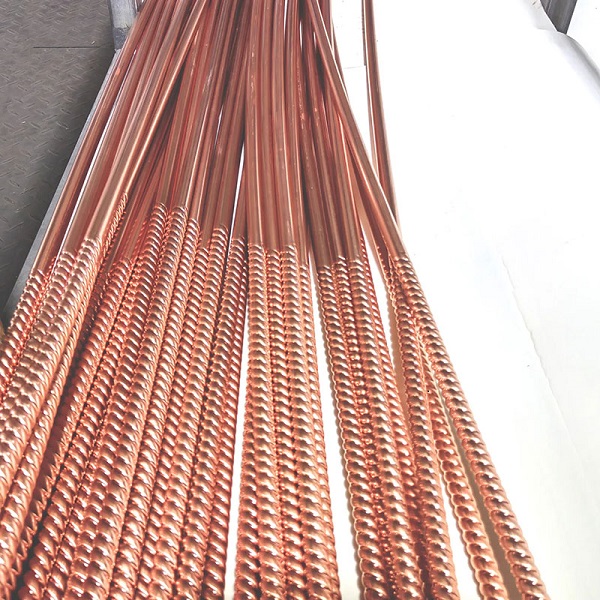

Gegolfde koperen buisDit ontwerp vertegenwoordigt een evolutie in het ontwerp van koelleidingen, met een kenmerkend golvend patroon over de gehele lengte. Deze architectonische aanpassing verandert fundamenteel het gedrag van de leiding tijdens installatie en gebruik. In tegenstelling tot traditionele koperen airconditioningleidingen met gladde wanden, creëert de gegolfde structuur een flexibele maar duurzame leiding die kan worden gebogen zonder speciaal gereedschap of risico op knikken.

Het productieproces omvat het aanbrengen van nauwkeurige ribbels in hoogwaardig kopermateriaal, dat doorgaans voldoet aan de ASTM B280-normen voor koeltoepassingen. Deze ribbels creëren natuurlijke buigpunten waardoor de buis zich door krappe ruimtes en complexe trajecten kan bewegen, terwijl de structurele integriteit onder druk behouden blijft.

Voordelen van gegolfde koperen buizen in airconditioningtoepassingen

Efficiënte installatie en besparing op arbeidskosten

Het meest direct merkbare voordeel van gegolfde koperen buizen ligt in de installatiegemakken. De inherente flexibiliteit maakt buigapparaten overbodig, waardoor zowel de benodigde apparatuur als de benodigde arbeidstijd wordt verminderd. Technici kunnen leidingen met minimale inspanning om obstakels heen leiden, door spouwmuurholtes en over zolderruimtes.

Ervaringen van installateurs wijzen erop dat gegolfde buizen de installatietijd kunnen verkorten in vergelijking met stijve buizen. Deze efficiëntie vertaalt zich direct in kostenbesparingen, met name bij residentiële installaties waar arbeidskosten een aanzienlijk deel van de totale projectkosten uitmaken. De vermindering van het aantal benodigde fittingen – bochten, koppelingen en adapters – stroomlijnt het installatieproces verder.

Trillingsbestendigheid en systeemlevensduur

Airconditioningsystemen genereren continu trillingen tijdens de werking van de compressor. Traditionele, stijve koperen leidingen kunnen deze trillingen door de hele constructie doorgeven, wat mogelijk geluidsoverlast en versnelde slijtage van de aansluitpunten kan veroorzaken. Het gegolfde ontwerp absorbeert en dempt trillingen effectief, waardoor de belasting op gesoldeerde verbindingen en mechanische aansluitingen wordt verminderd.

Deze trillingsdempende eigenschap draagt ​​bij aan een langere levensduur van het systeem. De flexibiliteit vangt bovendien thermische uitzettings- en krimpcycli op zonder dat er spanningsconcentraties ontstaan ​​die tot scheurvorming in stijve leidingsystemen kunnen leiden.

Verminderd risico op installatieschade

Knikken is een van de meest voorkomende installatiefouten bij traditionele koperen buizen. Een geknikte leiding veroorzaakt stroombeperkingen die de systeemefficiëntie ernstig in gevaar brengen en tot compressorschade kunnen leiden. De gegolfde structuur is van nature bestand tegen knikken, zelfs bij relatief kleine bochten. Deze eigenschap biedt een veiligheidsmarge tijdens de installatie, wat vooral waardevol is bij werkzaamheden in krappe ruimtes.

Volgens gegevens vanhet Amerikaanse ministerie van EnergieEen correcte installatie van de koelmiddelleidingen is cruciaal voor het behalen van het nominale rendement van het systeem. Het verminderde risico op installatiegerelateerde defecten draagt ​​bij aan de garantie dat systemen vanaf het begin naar behoren functioneren.

Overwegingen met betrekking tot materiaal- en verzendkosten

Gegolfde koperen buizen worden doorgaans in rollen verzonden in plaats van in rechte stukken, wat de verpakkingsefficiëntie optimaliseert. Deze configuratie verlaagt de verzendkosten en vereenvoudigt de verwerking op locatie. Een enkele rol kan vaak voldoende materiaal leveren voor een complete woninginstallatie zonder verbindingen, waardoor potentiële lekpunten worden geëlimineerd en de montagekosten worden verlaagd.

Nadelen en beperkingen van gegolfde koperen buizen

Problemen met stromingsweerstand en drukverlies

Het gegolfde binnenoppervlak zorgt voor extra wrijving in vergelijking met gladwandige koperen leidingen. Dit grotere oppervlak resulteert in een hogere drukval over gelijke lengtes, wat de systeemefficiëntie kan beïnvloeden als hier tijdens het ontwerp geen rekening mee wordt gehouden. Bij langere koelmiddelleidingen – met name die langer zijn dan de specificaties van de fabrikant – wordt deze drukval steeds belangrijker.

Ontwerpers van HVAC-systemen moeten de drukval zorgvuldig berekenen bij het specificeren van gegolfde buizen. In sommige gevallen kan het nodig zijn om een ​​grotere diameter te gebruiken om acceptabele drukeigenschappen te behouden. Deze eis kan een deel van de kostenvoordelen van het materiaal tenietdoen, met name in commerciële toepassingen met lange leidingen.

Compatibiliteits- en codeconformiteitsproblemen

Niet alle bouwvoorschriften hebben hun regelgeving aangepast om gegolfde koperen buizen expliciet te erkennen voor HVAC-toepassingen. Sommige lokale overheden vereisen aanvullende documentatie of certificeringen van de fabrikant voordat ze het gebruik ervan goedkeuren. HVAC-installateurs moeten de lokale regelgeving controleren voordat ze gegolfde buizen voor een project gebruiken.

Daarnaast schrijven bepaalde fabrikanten van apparatuur specifieke leidingtypen voor in hun installatie-eisen. Het gebruik van niet-goedgekeurde leidingen kan de garantie op de apparatuur ongeldig maken. Door de specificaties van de fabrikant te raadplegen en waar nodig schriftelijke goedkeuring te verkrijgen, worden zowel aannemers als eigenaren van onroerend goed beschermd tegen toekomstige problemen.

Beperkte beschikbaarheid in grotere maten.

Gegolfde koperen buizen worden voornamelijk geproduceerd in maten die geschikt zijn voor residentiële en lichte commerciële toepassingen, doorgaans met een buitendiameter van 1/4 inch tot 7/8 inch. Voor grotere commerciële systemen met een leidingdiameter van 1-1/8 inch of meer is de beschikbaarheid van dit product mogelijk beperkt, waardoor de technologie slechts in specifieke marktsegmenten toepasbaar is.

Deze afmetingsbeperking betekent dat gegolfde buizen weliswaar uitstekend geschikt zijn voor airconditioninginstallaties in woningen, maar niet universeel de traditionele koperen buizen in alle HVAC-toepassingen kunnen vervangen. Grote commerciële koelinstallaties, industriële koelsystemen en andere apparatuur met een hoge capaciteit vereisen over het algemeen nog steeds conventionele, gladwandige koperen buizen.

Overwegingen met betrekking tot reiniging en verontreiniging

Het gegolfde binnenoppervlak creëert kleine holtes waar verontreinigingen, vocht of productieresten zich kunnen ophopen. Juiste reinigingsprocedures zijn daarom nog belangrijker bij het werken met gegolfde buizen. Tijdens het solderen moet er grondig met stikstof worden gespoeld om oxidatie in de groeven van de golfplaten te voorkomen.

Sommige servicemonteurs melden dat het terugwinnen van koelmiddel uit systemen met gegolfde leidingen iets langer kan duren vanwege het grotere interne oppervlak. Hoewel dit geen significante operationele beperking vormt, verdient deze factor wel aandacht bij de serviceplanning en het opstellen van onderhoudsprotocollen.

Overwegingen met betrekking tot materiaalkosten

Per strekkende meter is gegolfde koperen buis doorgaans duurder dan gladwandige koperen buis met dezelfde diameter. Het gespecialiseerde productieproces en de producteigenschappen dragen bij aan dit prijsverschil. Echter, wanneer de totale installatiekosten – inclusief arbeid, fittingen en gereedschap – worden meegerekend, is gegolfde buis voor de juiste toepassingen vaak economisch voordeliger.

Toepassingen volgens de beste praktijken voor gegolfde koperen buizen

Inzicht in de situaties waarin gegolfde koperen buizen optimale waarde bieden, helpt aannemers en vastgoedeigenaren bij het nemen van weloverwogen beslissingen. De technologie blinkt met name uit in een aantal specifieke scenario's.

Projecten voor de renovatie en vervanging van woningen

Het vervangen van koelleidingen in bestaande woningen vereist vaak dat er door afgewerkte muren, plafonds en krappe kruipruimtes gemanoeuvreerd wordt. De flexibiliteit van gegolfde buizen vereenvoudigt deze lastige installaties aanzienlijk. Technici kunnen gegolfde leidingen vaak door bestaande openingen trekken waar dat met stijve buizen onmogelijk zou zijn, waardoor kostbare sloop- en reparatiewerkzaamheden worden vermeden.

Voor kanaalloze mini-split airconditioningsystemen – die steeds populairder worden in de residentiële HVAC-markt – biedt gegolfde buizen een ideale oplossing. De mogelijkheid om leidingen met minimale ingreep aan te leggen, maakt deze systemen aantrekkelijker voor huiseigenaren die waarde hechten aan het behoud van de esthetiek van hun woning.

Korte tot middellange runs

Voor koelmiddelleidingen binnen de door de fabrikant aanbevolen afstanden – wat geldt voor de meeste woningen en kleine commerciële gebouwen – presteert gegolfde buis uitstekend. Deze installaties profiteren optimaal van de flexibiliteit en de snelle installatie, terwijl de juiste systeemprestaties behouden blijven.

Volgenshet Nationaal Instituut voor Standaarden en TechnologieEen correct ontwerp van de koelmiddelleidingen is essentieel voor de efficiëntie van een HVAC-systeem. Technische berekeningen tonen aan dat drukverlies een belangrijkere rol speelt bij langere leidingen of systemen met strenge efficiëntie-eisen. Standaard airconditioningsystemen voor woningen functioneren prima binnen acceptabele parameters bij gebruik van gegolfde leidingen met de juiste diameter.

Omgevingen met hoge trillingen

Installaties waarbij compressoren op daken, lichte constructies of locaties met externe trillingen worden gemonteerd, profiteren in het bijzonder van de dempende eigenschappen van gegolfde buizen. De flexibele constructie isoleert trillingen effectief, waardoor geluidsoverdracht wordt verminderd en de integriteit van de verbindingen gedurende de gehele levensduur van het systeem wordt beschermd.

Installatierichtlijnen en technische overwegingen

Correcte installatietechnieken zorgen ervoor dat gegolfde koperen buizen gedurende de gehele levensduur van het systeem naar behoren functioneren. Hoewel het materiaal minder gevoelig is voor beschadigingen dan stijf koper, blijft het essentieel om de gangbare beste praktijken te volgen.

Minimale buigradiusvereisten

Hoewel gegolfde buizen knikken tegengaan, geldt voor elke diameter een minimaal aanbevolen buigradius. Overschrijding van deze limieten kan de golvingen samendrukken, waardoor de doorstroming wordt belemmerd of zwakke plekken ontstaan. Fabrikanten specificeren doorgaans minimale buigradii op basis van de buitendiameter van de buis. Het naleven van deze specificaties voorkomt schade tijdens de installatie en garandeert optimale prestaties.

Het handhaven van de juiste buigradius is met name belangrijk bij verbindingspunten in de buurt van apparatuur, waar ruimtegebrek installateurs ertoe zou kunnen verleiden scherpere bochten te gebruiken. Door de installatieroutes zorgvuldig te plannen en de juiste ondersteuningsmethoden te gebruiken, blijft de juiste geometrie in het hele systeem behouden.

Ondersteunings- en beveiligingsmethoden

Hoewel flexibele, gegolfde koperen buizen nog steeds de juiste ondersteuning nodig hebben om doorzakken te voorkomen en een professionele uitstraling te behouden. De afstand tussen de steunpunten moet voldoen aan de richtlijnen van de industrie en de aanbevelingen van de fabrikant voor horizontale en verticale installaties. Het gebruik van gedempte of beklede ophangbeugels voorkomt dat de golven aan de steunbeugels blijven haken en bevordert thermische uitzetting.

Draai de steunklemmen niet te vast aan, want overmatige compressie kan de ribbels vervormen en spanningspunten creëren. De steun moet de buis stevig vastzetten, maar wel een beetje beweging mogelijk maken voor temperatuurschommelingen.

Soldeer- en verbindingstechnieken

Standaard soldeerprocedures zijn van toepassing op gegolfde koperen buizen, met speciale aandacht voor het doorspoelen met stikstof. De gegolfde structuur maakt grondig doorspoelen nog belangrijker om oxidatie in de groeven te voorkomen. Het handhaven van een positieve stikstofdruk gedurende het gehele soldeerproces zorgt voor schone, oxidatievrije verbindingen.

Aansluitstukken die speciaal zijn ontworpen voor gegolfde buizen zorgen voor een goede afdichting en sterke verbindingen. Hoewel gegolfde buizen kunnen worden aangesloten op standaard koperen fittingen, optimaliseert het gebruik van speciaal ontworpen overgangsstukken waar het gegolfde gedeelte aansluit op de apparatuuraansluitingen de betrouwbaarheid. Volgens richtlijnen vande KoperontwikkelingsverenigingEen correcte soldeertechniek is essentieel voor het creëren van lekvrije, duurzame verbindingen in alle koperen leidingsystemen.

Prestaties vergelijken onder realistische omstandigheden

Praktische gegevens van talloze installaties bieden waardevolle inzichten in de prestaties van gegolfde koperen buizen in vergelijking met traditionele alternatieven. Correct geïnstalleerde gegolfde leidingen leveren effectieve systeemprestaties voor typische residentiële toepassingen, mits ze volgens de specificaties van de fabrikant zijn gedimensioneerd en geïnstalleerd.

Uit analyse van de installatiekwaliteit blijkt dat installaties met gegolfde leidingen mogelijk minder trillingsgerelateerde storingen vertonen, maar dat dezelfde aandacht voor de juiste soldeertechnieken en lektesten vereist is als bij elk ander koelsysteem. De cruciale succesfactor blijft de installatiekwaliteit, en niet het type leiding zelf.

Feedback van aannemers laat positieve ervaringen zien met gegolfde buizen bij renovatieprojecten, waarbij de installatiesnelheid en minimale overlast duidelijk voordelen bieden. Bij nieuwbouwprojecten lopen de voorkeuren uiteen, waarbij aannemers vaak een keuze maken op basis van specifieke projectvereisten en de ervaring van hun team.

Milieu- en duurzaamheidsaspecten

Vanuit een duurzaamheidsperspectief biedt gegolfde koperen buis diverse voordelen. De kortere installatietijd vertaalt zich in een lager energieverbruik van elektrisch gereedschap en apparatuur. Minder benodigde fittingen betekenen een lager energieverbruik en minder materiaalgebruik tijdens de productie.

Koper blijft oneindig recyclebaar, ongeacht of het gegolfd of glad is. Aan het einde van de levensduur heeft gegolfde buis dezelfde recyclingwaarde en hetzelfde milieuvriendelijke profiel als traditionele koperen buizen. De kleinere kans op installatiegerelateerde systeeminefficiënties draagt ​​ook bij aan betere energieprestaties op de lange termijn, omdat systemen dichter bij hun ontwerpspecificaties werken.

VolgensDe regelgeving van sectie 608 van het Environmental Protection Agency (EPA)Een goede beheersing van het koelmiddel blijft van het grootste belang voor de bescherming van het milieu. Het kleinere aantal verbindingen in installaties met gegolfde leidingen verlaagt mogelijk het risico op lekkage van koelmiddel gedurende de levensduur van het systeem, mits correct geïnstalleerd.

Kosten-batenanalyse voor verschillende projecttypen

Om te beoordelen of gegolfde koperen buizen economisch zinvol zijn, moet niet alleen naar de materiaalkosten worden gekeken, maar naar de totale installatiekosten. Bij typische airconditioninginstallaties in woningen levert de arbeidsefficiëntie over het algemeen aanzienlijke kostenbesparingen op, ondanks de hogere materiaalkosten per meter.

Bij nieuwbouwprojecten met een open constructie en gemakkelijke toegang kunnen de kosten anders uitvallen, omdat stijve koperen leidingen onder deze omstandigheden relatief eenvoudig te installeren zijn. Zelfs bij nieuwbouw bieden het lagere aantal fittingen en het weglaten van buigapparatuur meetbare voordelen.

Commerciële toepassingen vereisen een individuele beoordeling. Kleine commerciële systemen met een capaciteit van minder dan 5 ton profiteren doorgaans van de installatievoordelen van gegolfde buizen. Bij grotere systemen kan de beschikbaarheid van buizen in bepaalde maten leiden tot een grotere geschiktheid van traditioneel koper.

Toekomstige ontwikkelingen en trends in de sector

De HVAC-industrie blijft de technologie van gegolfde buizen verfijnen. Recente ontwikkelingen omvatten verbeterde golfpatronen die zijn ontworpen om de prestaties te optimaliseren met behoud van flexibiliteit, en verbeterde productieprocessen. Sommige fabrikanten bieden nu voorgeïsoleerde gegolfde leidingensets aan die de installatie verder vereenvoudigen.

De acceptatie van gegolfde buizen in de industrie blijft groeien, doordat bouwvoorschriften worden aangepast om gegolfde buizen expliciet te erkennen en doordat meer aannemers ervaring opdoen met het product. Opleidingsprogramma's omvatten steeds vaker installatietechnieken voor gegolfde buizen, waardoor nieuwe technici zowel traditionele als moderne leidingmethoden onder de knie krijgen.

De trend naar kanaalloze en mini-split systemen – die inherent baat hebben bij flexibele leidingoplossingen – duidt op een aanhoudende groei in het gebruik van gegolfde koperen buizen. Naarmate deze systemen een steeds groter marktaandeel veroveren, lijkt gegolfde koperen buis eerder een standaardoplossing te worden dan een alternatieve.

Conclusie

Gegolfde koperen buizen voor airconditioning vormen een waardevol hulpmiddel in de gereedschapskist van de moderne HVAC-professional, en geen universele vervanging voor traditionele leidingen. De voordelen op het gebied van installatiegemak, trillingsbestendigheid en knikpreventie maken ze uitermate geschikt voor renovaties in woningen, kanaalloze systemen en toepassingen met complexe leidingtrajecten.

De beperkingen van de technologie – met name drukverlies bij lange leidingen, beperkte beschikbaarheid van leidingen met een grote diameter en hogere materiaalkosten per meter – beperken de toepasbaarheid ervan in bepaalde commerciële en industriële toepassingen. Succes vereist dat het leidingtype wordt afgestemd op de specifieke projectvereisten, in plaats van een standaardoplossing te hanteren.

Voor huiseigenaren ligt de beslissing doorgaans bij het advies van hun HVAC-aannemer, gebaseerd op de specifieke kenmerken van het project. Voor aannemers vergroot het ontwikkelen van expertise met zowel traditionele als gegolfde buizen de mogelijkheden en stelt het hen in staat om elke unieke installatie-uitdaging optimaal aan te pakken.

Naarmate de technologie zich verder ontwikkelt en de industrie er meer vertrouwd mee raakt, zal gegolfde koperen buis waarschijnlijk een steeds prominentere rol gaan spelen in airconditioningsinstallaties voor woningen en lichte commerciële gebouwen. Het zal daarbij een aanvulling zijn op, in plaats van een vervanging van, traditionele gladwandige koperen buizen in het volledige spectrum van HVAC-toepassingen.
