Complete installatiehandleiding voor HVAC-condensorpads: stapsgewijze instructies
6 december 2025|
Weergave: 4487Het installeren van eencondensorpad van de airconditionerEen correcte installatie garandeert een lange levensduur, optimale operationele efficiëntie en bescherming tegen milieuschade. Deze uitgebreide handleiding begeleidt eigenaren van onroerend goed en HVAC-professionals door het gehele installatieproces, van de voorbereiding van de locatie tot de uiteindelijke systeemcontrole, en zorgt zo voor optimale prestaties gedurende vele jaren.
Belangrijkste conclusies
Correcte installatie van de condensorplaat in HVAC-systemen voorkomt verzakking, trillingen en voortijdige uitval van de apparatuur.
Een goede voorbereiding van de locatie met een vlakke ondergrond en adequate drainage is cruciaal voor stabiliteit op lange termijn.
Condensatorpads van PP (polypropyleen) bieden een superieure duurzaamheid in vergelijking met alternatieven van beton.
Standaardmaten voor de pads zijn onder andere 18"×36", 24"×24", 32"×32" en 36"×36", voor verschillende capaciteiten van de apparaten.
De installatie duurt doorgaans 2-3 uur voor beginners en 1 uur voor ervaren technici.
Correcte plaatsing voldoet aan de door de fabrikant gestelde eisen voor vrije ruimte en vergemakkelijkt de toegang voor onderhoud.
Kwalitatief hoogwaardige beschermplaten moeten een gewicht van meer dan 225 kg kunnen dragen met minimale doorbuiging onder belasting.
Inzicht in de basisprincipes van HVAC-condensorpads
Wat is een HVAC-condensorpad?
Een HVAC-condensorplaat dient als funderingsplatform voor buitenunits van airconditioningsystemen, warmtepompen en condensorunits. Deze speciale platen verdelen het gewicht van de apparatuur over een groter oppervlak, waardoor wegzakken in de grond wordt voorkomen en trillingsisolatie wordt geboden die de geluidsoverdracht naar de gebouwconstructie vermindert.
Moderne condensorpads maken gebruik van geavanceerde materialen die speciaal zijn ontwikkeld voor gebruik buitenshuis. De constructie van PP (polypropyleen) biedt uitzonderlijke weerstand tegen extreme temperaturen, UV-straling en blootstelling aan chemicaliën zoals koelmiddelen of reinigingsmiddelen. Zoals beschreven inASHRAE-normen en -richtlijnenEen correcte montage van de apparatuur is essentieel voor het behoud van de systeemefficiëntie en -levensduur. In tegenstelling tot traditionele betonnen funderingen die barsten en verslechteren, behouden constructies op basis van polymeren hun structurele integriteit gedurende meerdere seizoenscycli.
Waarom een correcte installatie belangrijk is
Een onjuiste installatie van de condensorplaat van een airconditioner kan leiden tot diverse prestatie- en veiligheidsproblemen. Apparaten die op een oneffen ondergrond staan, ondervinden versnelde slijtage aan de compressorophanging, wat mogelijk kan leiden tot lekkages in de koelmiddelleidingen of schade aan de compressor. Onjuiste afwatering veroorzaakt waterophoping die corrosie en biologische groei bevordert, waardoor de levensduur van de apparatuur volgens onderzoek in de HVAC-sector met 30-40% wordt verkort.
Professionele installatie zorgt ervoor dat aan de garantievoorwaarden van de fabrikant wordt voldaan. Veel garanties voor apparatuur stellen een correcte installatie van de fundering als voorwaarde voor dekking.Airconditioninginstallateurs van Amerika (ACCA)publiceert kwaliteitsnormen voor installaties die de nadruk leggen op een correcte montage en ondersteuning van apparatuur.
Planning en voorbereiding voorafgaand aan de installatie
De juiste padmaat kiezen
Bij het kiezen van de juiste afmetingen is het belangrijk dat de afmetingen van de beschermplaat overeenkomen met de specificaties van de apparatuur. De beschermplaat voor de condensor van de airconditioner moet aan alle zijden 7,5 tot 15 cm buiten de behuizing van het apparaat uitsteken. Dit biedt stabiliteit en maakt onderhoud gemakkelijk.
| Eenheidscapaciteit | Aanbevolen padmaat | Gewichtsondersteuning |
|---|---|---|
| 1,5–2,5 ton systemen | 24"×24"×3" | Tot 200 pond |
| 2,5–3,5 ton systemen | 32"×32"×3" | Tot 350 pond |
| 3,5–5 ton systemen | 36"×36"×3" | Tot 500 pond |
| Commerciële units | 18"×36"×3" of op maat gemaakt | Verschilt per toepassing |
De lichtgewicht PP-constructie vereenvoudigt transport en plaatsing. Een PP-plaat van 91 x 91 cm weegt ongeveer 7,8 kg, vergeleken met 27-36 kg voor vergelijkbare betonnen platen, waardoor de benodigde installatiearbeid aanzienlijk wordt verminderd.
Locatiebeoordeling en -voorbereiding
Een goede locatiebeoordeling voorkomt toekomstige problemen. Technici dienen verschillende cruciale factoren te onderzoeken voordat ze met de installatie beginnen:
Bodemomstandigheden:Inspecteer de bodemsamenstelling en de drainagepatronen. Zandige of losse grond vereist verdichting of extra voorbereiding van de fundering. Kleigrond kan verbetering van de drainage nodig hebben om waterophoping rond de fundering te voorkomen.
Veiligheidsmachtiging:Controleer of er voldoende ruimte rondom de installatielocatie is. PerENERGY STAR-richtlijnen voor centrale airconditionersDe meeste fabrikanten specificeren minimale vrije ruimte van 24-36 inch aan de servicezijde, 12 inch aan de overige zijden en 60 inch boven het hoofd. Deze afmetingen zorgen voor een goede luchtcirculatie en vergemakkelijken de toegang voor onderhoud.
Overwegingen met betrekking tot nutsvoorzieningen:Identificeer ondergrondse leidingen met behulp van een leidingzoeker voordat u gaat graven. Markeer elektriciteitsleidingen, gasleidingen, waterleidingen en telecommunicatiekabels. Deze service wordt doorgaans gratis aangeboden door lokale nutsbedrijven.
Niveau-evaluatie:Controleer de helling van de grond met een waterpas van 1,2 meter. Terreinen met een helling van meer dan 2,5 cm over een afstand van 1,2 meter vereisen extra nivelleringswerkzaamheden. Een goede nivellering voorkomt overbelasting van apparatuur en zorgt voor een goede afwatering weg van de fundering van het gebouw.
Checklist voor gereedschap en materialen
Essentiële hulpmiddelen:Waterpas van 120 cm · meetlint (min. 7,5 m) · spade of vierkante schop · landhark · handstamper of trilplaat · rubberen hamer · veiligheidsbril en werkhandschoenen
Benodigde materialen:Condensorplaat van PP in de gewenste maat · grind of gebroken steen (85-140 liter) · worteldoek (optioneel, maar aanbevolen) · vulplaatjes voor fijne nivellering · paaltjes en touw voor het markeren van de lay-out
Stapsgewijs installatieproces
Geavanceerde installatieoverwegingen
Installatie op moeilijk terrein
Hellende locaties:Op locaties met een onvermijdelijke helling is het nodig de lagere zijde op te hogen om een vlakke plaatsing te verkrijgen. Maak een keermuur met behulp van houten balken of betonblokken gevuld met verdicht grind.
Zachte of instabiele grond:In gebieden met een lage bodemdraagkracht is het raadzaam de grindlaag uit te breiden om het gewicht over een groter oppervlak te verdelen. Overweeg het gebruik van geotextiel onder het grind om geleidelijke verzakking te voorkomen.
Gebieden met een hoge grondwaterstand:Locaties met regelmatig stilstaand water hebben baat bij verhoogde funderingen. Creëer een verhoogd platform door extra grind aan te brengen of overweeg de fundering te plaatsen op betonnen palen die boven het waterniveau uitsteken.
PP versus traditionele materialen voor condensatorpads
| Functie | PP-condensorpad | Betonplaat |
|---|---|---|
| Gewicht (36"×36") | ~7,8 kg (17,2 lbs) | 60–80 pond |
| Levensduur | 15–20+ jaar | 5-7 jaar |
| Vorst-dooi-bestendigheid | Uitstekend | Gevoelig voor scheuren |
| Chemische bestendigheid | Hoog (koelmiddelen, oplosmiddelen) | Absorbeert en breekt af. |
| Bedrijfstemperatuur | -30°C tot 110°C | Beperkt in extreme gevallen |
| Installatiegemak | Alleenstaande | Zwaar materieel nodig |
Kostenanalyse en projecttijdlijn
| Kostencategorie | Doe-het-zelf installatie | Professionele installatie |
|---|---|---|
| PP-condensorpad | $30–$120 | $30–$120 |
| Grind en materialen | $20–$40 | $20–$40 |
| Gereedschap huren (indien nodig) | $0–$50 | Niet van toepassing |
| Werk | $0 | $150–$300 |
| Totale projectkosten | $50–$210 | $200–$460 |
Tijdsinvestering:Ervaren HVAC-professionals voltooien standaardinstallaties in 45-75 minuten. Beginnende doe-het-zelvers moeten rekening houden met 2-4 uur. De voorbereiding van de locatie neemt doorgaans 40-60% van de totale projecttijd in beslag.
Zoekt u een betrouwbare leverancier van koelmatten voor HVAC-condensors?

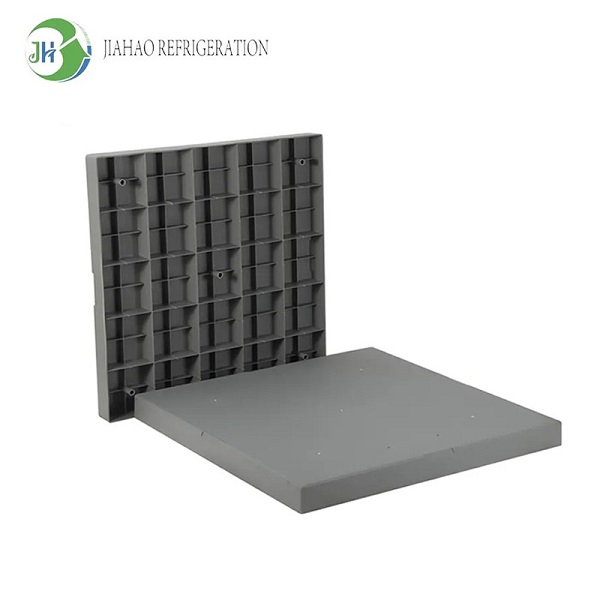

JIAHAO produceert hoogwaardige PP-condensorpads in diverse maten (45,7 x 91,2 cm, 61,7 x 61,2 cm, 91,7 x 91,2 cm), ontworpen voor duurzaamheid, eenvoudige installatie en langdurige betrouwbaarheid onder alle klimaatomstandigheden. Neem vandaag nog contact met ons op voor bulkprijzen, maatwerk of technische ondersteuning.
Veelgestelde vragen
Conclusie
Een correcte installatie van de condensorplaat van een HVAC-systeem vormt de basis voor een betrouwbare en efficiënte werking gedurende de gehele levensduur van de apparatuur. Door systematische voorbereidingsprocedures te volgen, te voldoen aan de installatienormen en hoogwaardige materialen zoals PP-constructie te gebruiken, worden aanzienlijke investeringen in HVAC-systemen beschermd en worden kostbare reparaties of voortijdige vervanging voorkomen.
Of u nu zelf de installatie uitvoert of professionals inschakelt, inzicht in deze basisprincipes zorgt ervoor dat projecten voldoen aan de specificaties van de fabrikant en de bouwvoorschriften.JIAHAOWij produceren hoogwaardige PP-condensorpads die zijn ontworpen voor duurzaamheid, eenvoudige installatie en betrouwbaarheid op lange termijn. Ze zijn verkrijgbaar in meerdere standaardmaten, hebben een uitstekend draagvermogen en zijn superieur bestand tegen weersinvloeden, waardoor ze de solide basis vormen die moderne HVAC-systemen nodig hebben.
