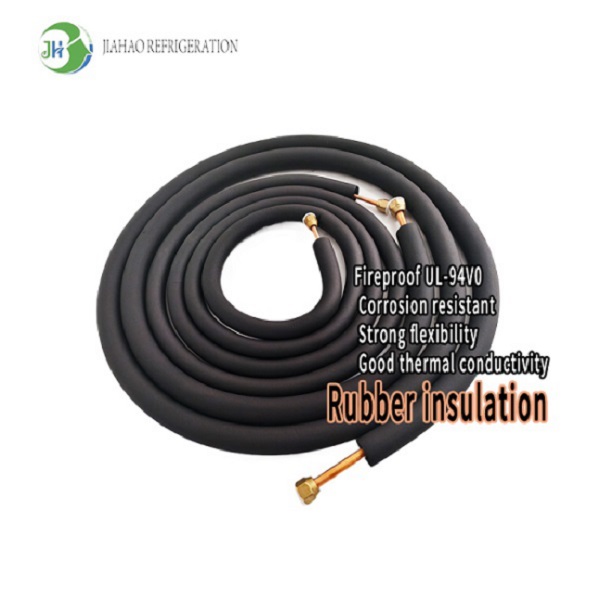

Koperen leiding van de airconditionerDe installatie vormt de ruggengraat van efficiënte HVAC-systemen en vereist nauwkeurige technieken en een goed begrip van koelprincipes. Of het nu gaat om residentiële of commerciële systemen, het beheersen van de installatie van koperen leidingen garandeert optimale koelprestaties en een lange levensduur van het systeem.

Professionele HVAC-technici begrijpen dat een correcte installatie van koperen leidingen direct van invloed is op de efficiëntie van het systeem, het energieverbruik en de onderhoudsvereisten. Het volgen van de vastgestelde installatieprocedures voorkomt kostbare reparaties en garandeert een betrouwbare werking gedurende vele jaren.

Belangrijkste conclusies

• •Kies het juiste kopertype.Type L koperen buizen bieden optimale duurzaamheid en corrosiebestendigheid voor airconditioningtoepassingen.

• •De juiste maat is belangrijk.Correct gedimensioneerde koperen leidingen zorgen voor een adequate koelmiddelstroom en een hoge systeemefficiëntie.

• •Isolatie is cruciaal.Goede isolatie voorkomt condensatie en zorgt ervoor dat het systeem optimaal blijft functioneren.

• •Gezamenlijke integriteitKwalitatief hoogwaardig solderen en nauwkeurige verbindingen voorkomen lekkage van koelmiddel en systeemstoringen.

• •VeiligheidsprotocollenHet naleven van veiligheidsrichtlijnen beschermt technici en zorgt ervoor dat aan de voorschriften wordt voldaan.

Essentiële gereedschappen voor de installatie van koperen leidingen in airconditioners

Handmatige installatiegereedschappen

Buissnijders zorgen voor schone, haakse sneden, essentieel voor een goede aansluiting. Professionele snijders met vervangbare snijwielen verwerken efficiënt diverse buisdiameters. Scherpe snijwielen voorkomen buisvervorming die de koelmiddelstroom zou kunnen belemmeren.

Ontbraamgereedschap verwijdert interne en externe bramen die tijdens het snijden zijn ontstaan. Schone buiseinden zorgen voor een goede aansluiting en voorkomen dat vuil in het koelsysteem terechtkomt.

Buiggereedschap maakt nauwkeurige pijpgeleiding mogelijk zonder knikken of platdrukken. Handmatige buigmachines zorgen voor bochten met een gecontroleerde radius, waarbij de binnendiameter overal in de bochten constant blijft.

Gespecialiseerde apparatuur

Afvlakgereedschap zorgt voor de juiste afvlakverbindingen voor mechanische koppelingen in koelsystemen. Dubbel afvlakgereedschap produceert sterkere verbindingen dan enkel afvlakgereedschap, waardoor de kans op lekkage bij hogedruktoepassingen kleiner wordt.

Soldeerbranders zorgen voor een gecontroleerde warmtetoevoer bij het maken van permanente koperverbindingen. Met de verstelbare vlambrander kan de temperatuur worden geregeld op basis van de pijpdiameter en de eisen van de verbinding.

Stikstofspoeling voorkomt oxidatie tijdens soldeerwerkzaamheden. Continue stikstofstroom door koperen leidingen voorkomt interne kalkaanslag die systeemcomponenten zou kunnen beschadigen.

Meet- en testinstrumenten

Koelmiddelmanometers bewaken de systeemdruk tijdens de installatie- en testfasen. Digitale manometers geven nauwkeurige metingen en beschikken vaak over extra diagnostische mogelijkheden.

Lekdetectieapparatuur spoort koelmiddellekken op vóór de ingebruikname van een systeem. Elektronische lekdetectoren bieden een superieure gevoeligheid in vergelijking met de zeepbellenmethode.

Stapsgewijs installatieproces

Planning voorafgaand aan de installatie

Bereken de lengte van de koelmiddelleidingen en de hoogteverschillen om de juiste leidingdiameter te bepalen. Langere leidingen vereisen leidingen met een grotere diameter om een ​​adequate koelmiddeldoorstroming te garanderen. Hoogteverschillen beïnvloeden de benodigde olieretour en kunnen de installatie van een sifon noodzakelijk maken.

Raadpleeg de plaatselijke bouwvoorschriften en de specificaties van de fabrikant voordat u met de installatie begint. De voorschriften variëren per regio en systeemtype, wat van invloed is op de installatiemethoden en inspectievereisten.

Maak gedetailleerde installatieplannen met daarop de leidingtracering, ondersteuningslocaties en doorvoerpunten. Goede planning minimaliseert de installatietijd en zorgt ervoor dat aan de bouwvoorschriften wordt voldaan.

Het snijden en voorbereiden van koperen buizen

Markeer de snijlocaties duidelijk met watervaste stiften of tape. Nauwkeurige metingen voorkomen verspilling en zorgen voor een goede werking van het systeem. Controleer alle metingen nogmaals voordat u kostbaar kopermateriaal gaat snijden.

Gebruik buissnijders in plaats van handzagen om rechte, nette sneden te garanderen. Draai de snijder geleidelijk rond terwijl u lichte druk uitoefent om vervorming van de buis te voorkomen. Te veel druk veroorzaakt ovale sneden die de aansluitingen kunnen beschadigen.

Ontbraam alle snijvlakken grondig met geschikt ontbraamgereedschap. Interne bramen belemmeren de koelmiddelstroom, terwijl externe bramen een goede aansluiting verhinderen. Controleer de snijvlakken visueel om er zeker van te zijn dat alle bramen zijn verwijderd.

Buig- en freesmethoden

Plan bochten zo dat spanningsconcentraties worden geminimaliseerd en een vlotte koelmiddelstroom behouden blijft. Vermijd meerdere bochten in korte leidingsecties, aangezien deze drukverlies of ophoping van olie kunnen veroorzaken.

Gebruik de juiste buigtechnieken om de integriteit van de pijp in gebogen gedeelten te behouden. Ondersteun de pijpen voldoende tijdens het buigen om knikken of platdrukken te voorkomen. De minimale buigradius moet overeenkomen met de aanbevelingen van de fabrikant voor de specifieke pijpdiameter.

Leidingen moeten uit de buurt van warmtebronnen en elektrische componenten worden geleid. Zorg voor voldoende ruimte voor isolatie en toekomstig onderhoud. Houd rekening met thermische uitzetting bij het aanleggen van lange leidingen.

Verbindingsmethoden

Mechanische flare-verbindingen bieden verwijderbare verbindingen die geschikt zijn voor servicepunten. Creëer de juiste flare-hoeken met behulp van hoogwaardig flare-gereedschap en inspecteer de verbindingen op scheuren of onvolkomenheden vóór de montage.

Solderen zorgt voor permanente, lekvrije verbindingen voor de meeste koperen leidingen in airconditioners. Reinig de verbindingsoppervlakken grondig en breng de juiste vloeimiddel aan vóór het verwarmen. Houd de juiste soldeertemperatuur aan om een ​​volledige doorlassing te garanderen zonder oververhitting.

Gebruik stikstofspoeling tijdens alle soldeerwerkzaamheden om interne oxidatie te voorkomen. Continue stikstofstroom onder lage druk beschermt de binnenoppervlakken van de leidingen tegen kalkaanslag die compressoren of expansiekleppen kan beschadigen.

Geavanceerde installatietechnieken

Isolatietoepassing

Breng isolatieschuim met gesloten cellen aan op alle koelleidingen om condensatie te voorkomen en de efficiëntie van het systeem te behouden. De isolatiedikte moet voldoen aan de plaatselijke energievoorschriften en de specificaties van de fabrikant voor de specifieke klimaatomstandigheden.

Dicht alle isolatievoegen en -doorvoeren volledig af om vochtinfiltratie te voorkomen. Dampwerende folies beschermen de isolatie en voorkomen schade aan de gebouwconstructie door condensatie.

Gebruik geschikte isolatiematerialen die bestand zijn tegen de temperatuur van de koelmiddelleidingen. Standaard bouwisolatie biedt mogelijk onvoldoende bescherming voor lage temperaturen in de zuigleidingen.

Koelmiddelleidingen

Voorgevulde leidingen vereenvoudigen de installatie en garanderen de juiste hoeveelheid koelmiddel. Fabrieksverzegelde leidingen maken het bijvullen ter plaatse overbodig en verkorten de installatietijd aanzienlijk.

Leidingensets op maat maken een optimale routing mogelijk voor complexe installaties. Leidingensets die ter plaatse worden gemonteerd, vereisen de juiste procedures voor het vullen met koelmiddel en het evacueren van het systeem.

De dimensionering van de leidingen beïnvloedt de prestaties en het rendement van het systeem. Te grote leidingen verhogen de hoeveelheid koelmiddel, terwijl te kleine leidingen de systeemcapaciteit beperken.

Vacuüm- en druktesten

Ontlucht alle koelmiddelleidingen om vocht en niet-condenseerbare gassen te verwijderen voordat het systeem in gebruik wordt genomen. Een diep vacuüm van minder dan 500 micron garandeert een goede werking van het systeem en een lange levensduur van de componenten.

Drukproeven worden uitgevoerd op complete installaties met stikstof om de integriteit van de verbindingen te controleren. De testdrukken moeten de normale bedrijfsdrukken met een gespecificeerde veiligheidsmarge overschrijden.

Lekdetectie met behulp van elektronische apparatuur of koelmiddelspecifieke oplossingen spoort problemen op vóór de ingebruikname van het systeem. Pak alle lekken onmiddellijk aan om koelmiddelverlies en milieuschade te voorkomen.

Kwaliteitscontrole en beste praktijken

Veelvoorkomende installatiefouten voorkomen

Ondersteun koperen leidingen over de gehele lengte op de juiste manier om doorbuiging en spanningsconcentraties te voorkomen. Onjuiste ondersteuning leidt na verloop van tijd tot defecten aan de verbindingen en lekkage van koelmiddel.

Zorg voor de juiste hellingshoek van de olieleidingen in systemen met zwaartekrachtgestuurde olieretour. Een onjuiste hellingshoek veroorzaakt olieophoping, wat de systeemefficiëntie vermindert en compressoren beschadigt.

Bescherm koperen leidingen tegen fysieke schade tijdens bouwwerkzaamheden. Tijdelijke bescherming voorkomt kostbare reparaties en zorgt ervoor dat de installatieplanning wordt nageleefd.

Systeemprestatieoptimalisatie

De afmetingen van de koelmiddelleidingen moeten worden afgestemd op de systeemcapaciteit en de benodigde leidinglengte. Een juiste dimensionering zorgt voor een adequate koelmiddelstroom en minimaliseert drukverlies, wat de systeemefficiëntie ten goede komt.

Installeer olieafscheiders waar dit vereist is door het systeemontwerp en hoogteverschillen. Olieafscheiders zorgen voor een goede terugvoer van smeermiddel naar de compressoren in systemen met aanzienlijke verticale leidinglengtes.

Zorg voor een constante koelmiddelsnelheid in het hele systeem. Een te hoge snelheid veroorzaakt lawaai en drukverlies, terwijl een te lage snelheid de terugvoer van olie belemmert.

Problemen met de installatie oplossen

Identificeer en verhelp lekkages in voegen onmiddellijk met behulp van geschikte reparatiemethoden. Tijdelijke lekdichtmiddelen bieden een oplossing voor de korte termijn, maar permanente reparaties voorkomen problemen in de toekomst.

Pak de gebrekkige isolatie aan die condensatieproblemen veroorzaakt. Vochtinfiltratie beschadigt bouwmaterialen en vermindert de systeemefficiëntie aanzienlijk.

Corrigeer onjuiste leidingdiameters die de systeemprestaties beperken. Ondergedimensioneerde leidingen moeten worden vervangen, terwijl overgedimensioneerde leidingen mogelijk systeemaanpassingen vereisen.

Veiligheidsaspecten tijdens de installatie

Technici moeten geschikte persoonlijke beschermingsmiddelen dragen, waaronder een veiligheidsbril en beschermende kleding, wanneer ze met soldeerapparatuur werken. Hete oppervlakken en open vlammen vormen een brandgevaar dat constante alertheid vereist.

Zorg voor voldoende ventilatie bij het werken met koelmiddelen in afgesloten ruimtes. Sommige koelmiddelen verdringen zuurstof en kunnen verstikkingsgevaar opleveren in besloten ruimtes.

Volg de vastgestelde vergrendelings-/markeerprocedures bij werkzaamheden aan elektrische systemen. Airconditioninginstallaties vereisen vaak elektrische aansluitingen die een risico op elektrische schokken met zich meebrengen.

Correcte materiaalhantering voorkomt rugblessures en schade aan koperen leidingen. Koperen leidingen zijn zwaar en vereisen mechanische ondersteuning bij installaties met een grote diameter of een lange lengte.

Houd u aan de lokale bouwvoorschriften en vergunningseisen voor HVAC-installaties. Overtredingen van de voorschriften leiden tot veiligheidsrisico's en juridische aansprakelijkheid voor eigenaren van onroerend goed.

Milieu- en efficiëntieoverwegingen

Een correcte omgang met koelmiddelen voorkomt milieuschade en voldoet aan de federale regelgeving. Terugwinning en recycling van koelmiddelen verminderen de uitstoot in de atmosfeer en de afvalverwerkingskosten.

Energiezuinige installatiemethoden verlagen de bedrijfskosten en de milieubelasting. Goede isolatie en dimensionering optimaliseren de systeemprestaties en minimaliseren tegelijkertijd het energieverbruik.

Kies koperen materialen en installatiemethoden die de levensduur van het systeem maximaliseren. Kwalitatief hoogwaardige installaties verminderen de vervangingsfrequentie en de daarmee samenhangende milieubelasting.

Professionele normen en certificering

De installatie van koperen leidingen in airconditioners moet voldoen aan de industrienormen, waaronder ACCA Manual D voor residentiële toepassingen en ASHRAE-richtlijnen voor commerciële systemen. Deze normen garanderen een goede werking van het systeem en een hoge energie-efficiëntie.

Gecertificeerde technici begrijpen de principes van koeling en de installatievereisten die van invloed zijn op de werking van het systeem. Professionele trainingsprogramma's bieden uitgebreide kennis van installatietechnieken voor koperen leidingen.

Voor kwalitatief hoogwaardige installaties is voortdurende bijscholing over nieuwe materialen en technieken essentieel. De industrie blijft zich ontwikkelen en verbetert steeds betere installatiemethoden en systeemprestaties.

Conclusie

Een succesvolle installatie van koperen leidingen voor een airconditioner vereist inzicht in de principes van koeling, de juiste materiaalkeuze en het consequent toepassen van beproefde installatietechnieken. Beheers deze basisprincipes om professionele resultaten te behalen die voldoen aan de prestatienormen en een betrouwbare werking van het systeem garanderen.

Of het nu gaat om vervangingen in woningen of grote commerciële installaties, een correcte installatietechniek voor koperen leidingen zorgt ervoor dat airconditioningsystemen optimale prestaties en energie-efficiëntie leveren gedurende hun gehele levensduur.

Voor aannemers die op zoek zijn naar betrouwbare materialen en technische ondersteuning voor hun HVAC-projecten, is samenwerken met een ervaren partner een verstandige keuze.leverancier van koperen leidingen voor airconditionersJIAHAO garandeert bijvoorbeeld toegang tot kwaliteitsproducten en professionele begeleiding, wat de installatieresultaten optimaliseert.

Veelgestelde vragen

Welk type koperen buis is het meest geschikt voor airconditioningtoepassingen?

Koperen buizen van type L bieden de optimale balans tussen sterkte en corrosiebestendigheid voor koelmiddeltoepassingen. De wanddikte zorgt voor voldoende drukbelasting en behoudt tegelijkertijd de verwerkbaarheid voor installatie op locatie.

Hoe voorkom je lekkage van koelmiddel in koperen leidingverbindingen?

Gebruik de juiste soldeertechnieken met geschikte vulmetalen en vloeimiddel. Reinig de verbindingsoppervlakken grondig en handhaaf de juiste verwarmingstemperatuur. Door stikstof toe te voeren tijdens het solderen wordt interne oxidatie voorkomen, wat de verbindingen verzwakt.

Welke isolatiedikte is vereist voor koelleidingen?

De dikte van de isolatie is afhankelijk van de temperatuur in de leiding en de lokale klimaatomstandigheden. Zuigleidingen vereisen doorgaans een isolatiedikte van 3/4" tot 1" (19 mm tot 25 mm), terwijl vloeistofleidingen een dikte van 3/8" tot 1/2" (9 mm tot 12 mm) nodig kunnen hebben.

Hoe bepaal je de juiste maat koperen leidingen voor airconditioningsystemen?

De juiste leidingdiameter is afhankelijk van de systeemcapaciteit, de lengte van de leiding en hoogteverschillen. Volg de richtlijnen van de fabrikant en de gangbare maattabellen, waarbij rekening wordt gehouden met het type koelmiddel en de bedrijfsomstandigheden.

Welke veiligheidsmaatregelen zijn nodig bij de installatie van koperen leidingen?

Draag de juiste persoonlijke beschermingsmiddelen, waaronder een veiligheidsbril en beschermende kleding. Zorg voor voldoende ventilatie bij het werken met koelmiddelen. Volg de veiligheidsprocedures voor elektrische installaties en gebruik de juiste tiltechnieken voor zware materialen.

Hoe test je koperen leidinginstallaties op lekkages?

Druktest met stikstof bij drukken die hoger zijn dan de normale bedrijfsdruk. Gebruik elektronische lekdetectoren of zeepoplossingen om lekken op te sporen. Voer een vacuümtest uit om de systeemintegriteit te controleren voordat het koelmiddel wordt bijgevuld.

Welke gereedschappen zijn essentieel voor een professionele installatie van koperen leidingen?

Tot de essentiële gereedschappen behoren buissnijders, ontbraamgereedschap, afbuiggereedschap, soldeerbranders en druktesten. Kwalitatief hoogwaardig gereedschap garandeert een correcte installatie en verkort de installatietijd aanzienlijk.
