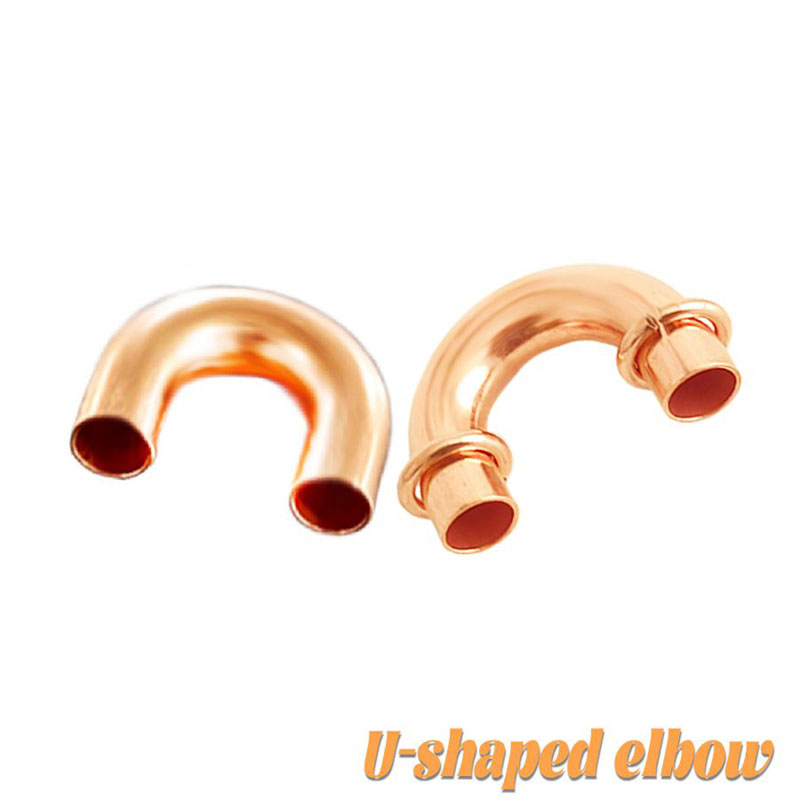

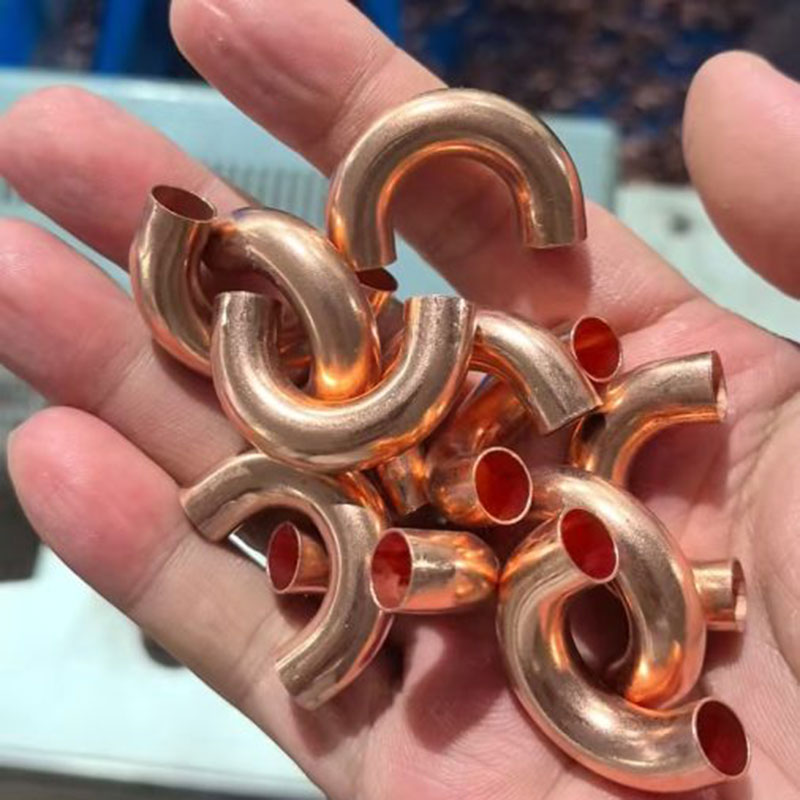

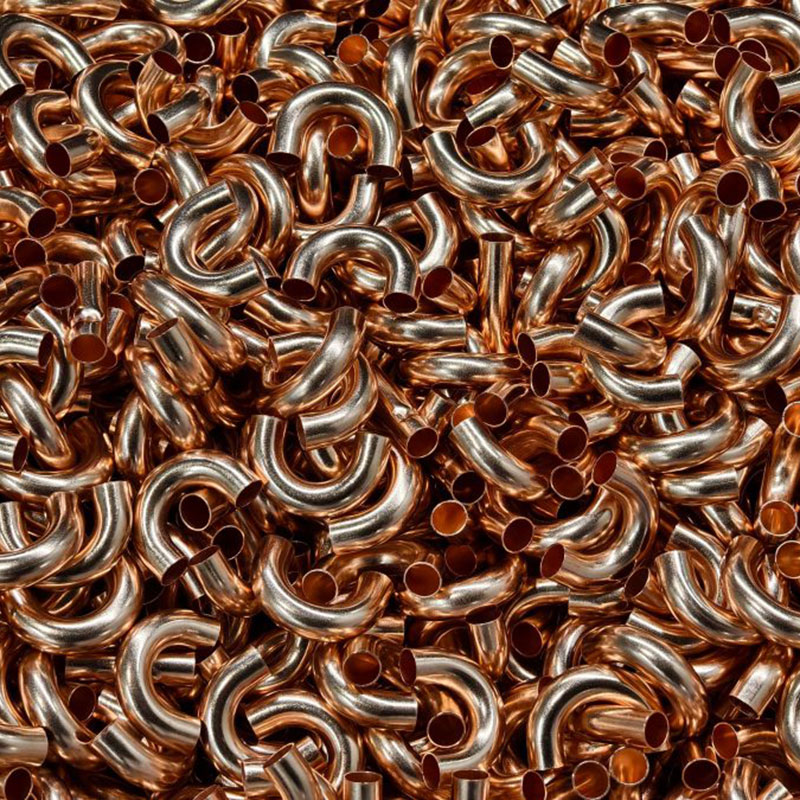

U-Bögen sind gängige Rohrverbinder, die hauptsächlich für Abzweigungen in Rohrleitungssystemen verwendet werden. Sie kommen häufig in verschiedenen Systemen zum Transport von Flüssigkeiten wie Wasser, Gas, Öl usw. zum Einsatz. Die Konstruktion des kleinen U-Bogens ermöglicht es der Rohrleitung, sich in einem bestimmten Winkel (üblicherweise 180 Grad) zu drehen, um den Anforderungen der Rohrleitungsführung gerecht zu werden.
■Spezifikation
Nummer | Außendurchmesser / mm | Wandstärke / mm | Mittenabstand / mm | Höhe / mm |
1 | φ7 | 0,5 | 16.48 | 20 |
2 | φ7 | 0,5 | 23,7 | 20 |
3 | φ7 | 0,5 | 25 | 20 |
4 | φ7,94 | 0,5 | 20,5 | 19 |
5 | φ7,94 | 0,5 | 25 | 22 |
6 | φ9,52 | 0,5 | 17,68 | 20 |
7 | φ9,52 | 0,5 | 25.4 | 21 |
8 | φ9,52 | 0,75 | 25.4 | 24 |
9 | φ12 | 0,4 | 35 | 28 |
10 | φ12.7 | 0,5 | 31,75 | 28 |
11 | φ12.7 | 0,75 | 31,75 | 28 |
12 | φ15,88 | 0,6 | 38 | 33 |
13 | φ15,88 | 1.0 | 38 | 33 |
14 | F16 | 1.0 | 48 | 45 |
15 | f19 | 1.0 | 40 | |
16 | f19 | 1.0 | 46 | |
17 | f19 | 1.0 | 60 |
